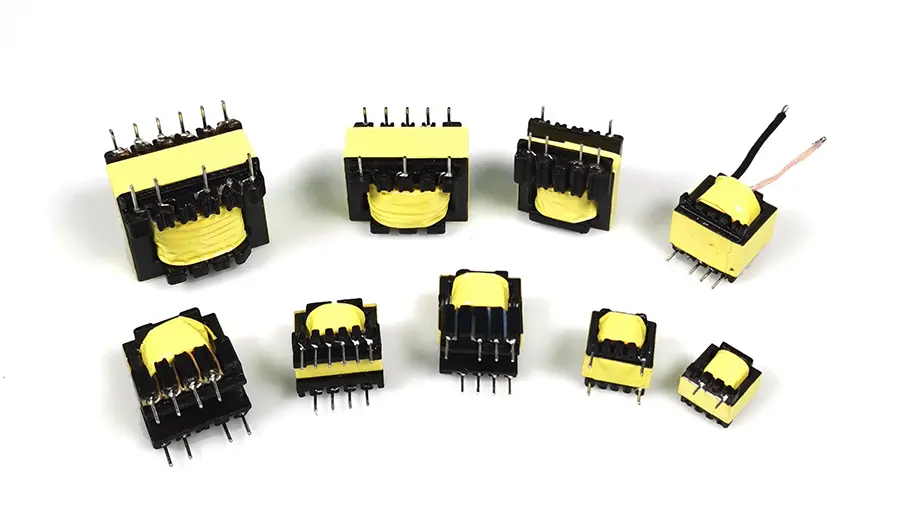

高周波トランス交流電圧、電流、特性インピーダンスを変換する部品です。一次コイルに交流電流が流れると、鉄心（または磁気コア）内に交流磁束が発生し、それによって二次コイルに動作電圧（または電流）が誘導されます。
高周波トランスはトランスコア（磁心）と電磁コイルから構成されます。電磁コイルは２つ以上の巻線を有する。コイルに挿入される巻線を一次巻線、それ以外の巻線を二次巻線と呼びます。トランスの磁心には、円筒形磁心、RM形磁心、E形磁心、EC、ETD、EER形磁心、EP形磁心、リング形磁心、PQ形磁心などがあります。これらの磁心はトランスの動作にどのような影響を与えますか?以下は詳細な分析を提供します。
フレームと巻線は基本的に磁気コアによってカプセル化されており、その結果、EMI に対する優れた実際のシールド効果が得られます。缶型磁気コアの仕様はすべてIEC規格に準拠しており、製造時の互換性が良好です。シンプルなフレームタイプ（ピン挿入なし）とPCBボード取り付けフレームタイプ（ピン挿入あり）を提供します。缶の形状の設計により、同じ仕様の他のタイプの磁気コアと比較してコストが高くなります。その形状からヒートパイプの放熱がしにくいため、大電力の電源トランスやインダクタでの使用には適していません。
円筒型と比較して、円筒型の対称な2つの側面が削除されています。この設計は、ヒート パイプの冷却や大型のワイヤの使用にとってより有益です。円筒形に比べて設置スペースを約40％削減。フレームは針状またはピン挿入タイプのいずれかです。一対の鉄製クリップを使用して取り付けることができます。 RMタイプの磁気コアは平坦な形状にすることができます（電流プレーナトランスに適している、またはすでに巻線が設計されている回路基板の電源回路に磁気コアを直接組み付けるのに適しています）。シールド効果は円筒型ほどではありませんが、それでも十分役に立ちます。
E型や缶型に近い構造の磁心です。 E タイプの磁気コアと同様に、大きな断面積の導体を取り付けるのに十分なスペースを提供します (スイッチング電源における低電圧大電流の現在の傾向に適しています)。この形状の磁気コアは、ヒートパイプを介した優れた放熱性も備えています。中心柱が円筒形であるため、同じ断面の長方形の中心柱と比較して、1回の巻線の長さが11％短縮され、銅損が11％減少し、磁気コアがより高い出力を提供できるようになります。さらに、中心柱は円筒形であるため、長方形の中心柱の鋭い角によって巻回中に巻き線ケーブルの絶縁が損傷するという安全上の危険も防止される。
E タイプの磁気コアのコストははるかに低くなります。巻いて組み立てるプロセスは非常に簡単です。このタイプの磁心は現在最も広く使用されている形状です。ただし、独自のシールドを提供できないことが欠点です。 E タイプの磁気コアはさまざまな方向に取り付けることができ、直列に使用してより大きな出力電力を実現できます。これらの磁気コアは平坦な形状で作成できます (これは、今日の平面トランスで非常に一般的な磁気コアの形状です)。ピンレスおよびピンタイプのフレームも提供できます。ヒートパイプの冷却が優れており、直列で使用できるため、ほとんどの高出力インダクターとトランスにはこのタイプの磁気コアが使用されています。
EP型磁心はリング状の中心柱が立体構造となっております。 PCB 基板に接触するテールエンドを除いて、巻線は完全に囲まれているため、優れたシールドが得られます。この独自の形状により、2つの磁気コアを組み立てる際に表面に生じるエアギャップの影響を最小限に抑え、より大きな体積とより高い全体空間利用率を実現します。
メーカーにとってはリング状の磁心が最も経済的です。さまざまな磁気コアを比較した中で、最もコストが低いです。フレームを使用するため、追加費用や組み立て費用はゼロです。必要に応じて、巻き取り機を使用して巻き取ることができます。シールドは非常に優れています。
PQ タイプの磁気コアは、スイッチング電源に使用されるインダクタおよびトランス用に特別に設計されています。 PQ 形状の設計により、磁気コアの体積、面積、巻線の総面積の比率が向上します。このような設計により、最小の磁気コアで最大のインダクタンスと最大の巻線面積を提供することが可能になります。この設計により、PCB の設置スペースを最小限に抑えながら、最小のトランス体積と正味重量で最大の出力電力を達成することができます。一対の鉄製クランプを使用して所定の位置に固定できます。この合理的な設計により、磁気コアの磁路断面もより均一になるため、このタイプの磁気コア構造は、全体の設計において他の磁気コアと比較して動作ホットスポットの数も減少します。
