電子技術の分野において、変圧器は電気エネルギー変換と信号伝送の中核部品であり、その性能特性は回路システムの効率と信頼性を直接決定します。トランスは動作周波数特性に基づいて、高周波と低周波の 2 つの主なタイプに分類できます。これら 2 つのタイプは、材料の選択、構造設計、工学的応用において大きな違いを示しており、これらは現代の電子デバイスの性能の最適化とシステム統合に大きな影響を与えます。

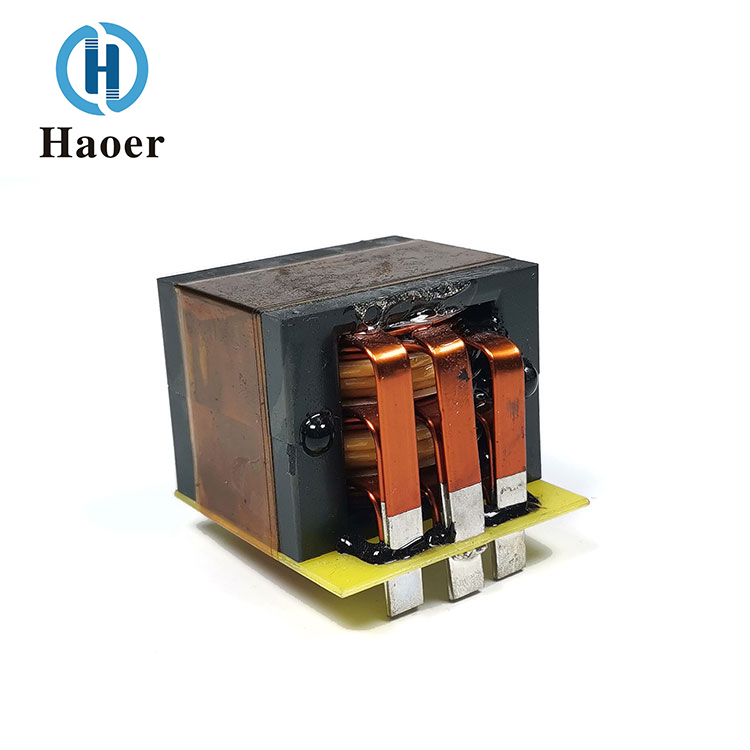

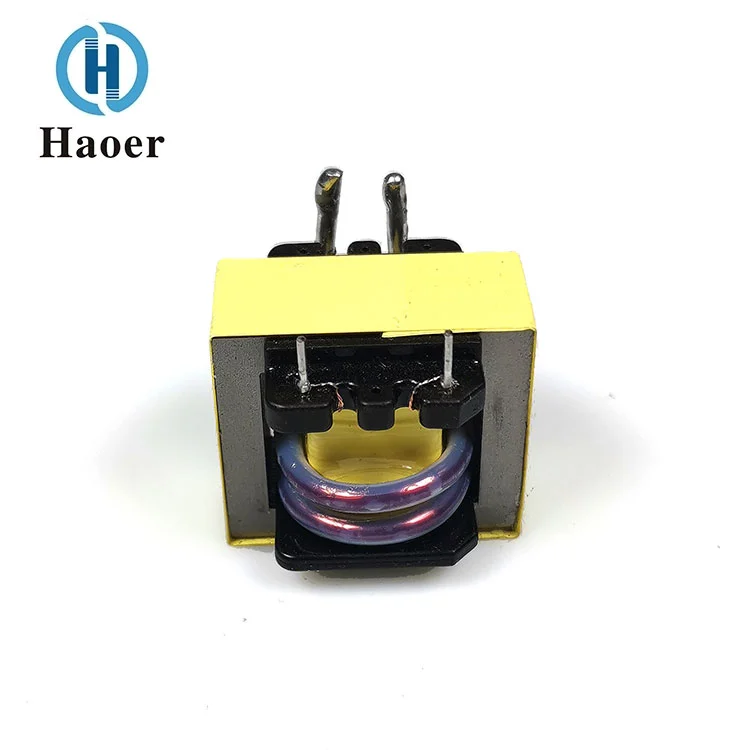

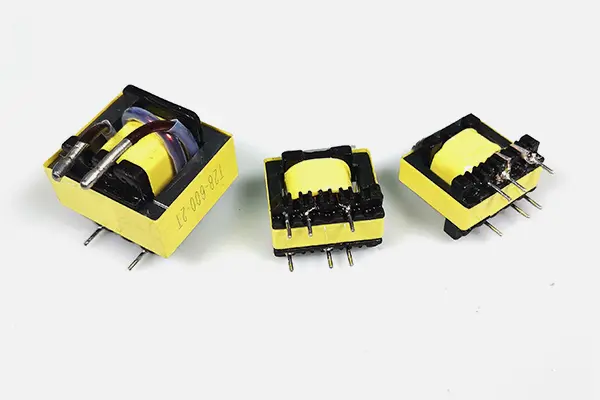

高周波変圧器の動作周波数帯域は通常、キロヘルツからメガヘルツまでの範囲に及び、磁気コア材料の選択は、高周波損失を最小限に抑える原則に従って行われます。フェライト材料は、独特のスピネル結晶構造を持ち、高周波条件下で優れた透磁率と低い渦電流損失を示すため、高周波トランスに最適な材料です。さらに最適化されたアモルファス合金磁心は、原子の長距離秩序配列を破壊することにより、ヒステリシス損失を従来の材料の10分の1以下に低減し、特にGHzレベルの超高周波用途に適しています。これらの材料の軟磁気特性と高周波応答能力の組み合わせにより、高周波トランスはスイッチング電源、高周波回路、その他の分野で画期的な用途を実現できます。
低周波トランスは電源周波数（50/60Hz）の範囲内にとどまり、珪素鋼板技術を核に磁心材料が進化してきました。冷間圧延法により成形された(110)方向性珪素鋼板は、電源周波数条件下で理論限界に近い透磁率を実現します。積層構造により渦電流の経路を効果的に遮断し、鉄損を工業レベルの0.5～2.0W/kgに維持します。高周波領域では損失が指数関数的に増加しますが、単体容量がMVAレベルに達するなど、大型電源トランスの分野では依然として代替不可能な地位を保っています。
高周波トランスの体積の利点は、ファラデーの電磁誘導の法則の周波数効果に由来します。動作周波数が増加すると、同じ磁束密度を維持するために必要な磁気コアの断面積はコイルの巻き数に反比例して減少します。実験データによれば、周波数が50Hzから100kHzに増加すると、トランスの体積は元の1/200に減少することができます。この特性は、同じ電力の低周波トランスの体積がわずか 5% である携帯電話充電器の高周波トランスなどのポータブル機器では特に重要です。効率の面では、高周波トランスは磁気コア損失と銅損の比率を最適化することにより、一般的な負荷条件下で90%を超える変換効率を達成できます。従来の低周波トランスと比較して、この効率は 10 ～ 15 パーセントポイント改善されています。
低周波トランスの体積特性は、その応用シナリオと密接に関係しています。送電分野では、単相容量最大800MVAの大型油入変圧器のコア径は3メートルを超えます。この量規模は、電力網の安定運用を維持するための基礎となります。効率に関しては、全負荷効率は 98% 以上に達しますが、部分負荷条件では無負荷損失の割合が大幅に増加し、総合効率はわずか 85% となり、負荷適応性設計の課題が浮き彫りになります。
高周波トランスの応用分野は多様な特徴を示します。スイッチング電源の分野では、その高周波特性により電源の容積と重量が大幅に削減され、ノートパソコンのアダプタの軽量化と薄型化が促進されます。通信基地局ではパルストランスによりデジタル信号の高速絶縁伝送を実現します。電磁加熱の分野では、高周波誘導加熱電力の効率が95%を超え、従来の抵抗加熱方式に革命をもたらしました。特に注目に値するのは電気自動車の充電ステーションの分野で、高周波変圧器と炭化ケイ素コンポーネントの共同利用により、充電モジュールの電力密度が 50W/in3 を超えることが可能になります。
低周波変圧器は、エネルギー インフラストラクチャの強固な基盤を形成します。スマート グリッドでは、配電変圧器は「最後の 10 キロメートル」のキー ノードとして、電圧変換と電力品質制御の 2 つの機能を実行します。鉄道輸送分野では、25kV/1500V 主変圧器は特別な構造設計により、大電流の影響下での熱安定性の要件を満たします。新しいエネルギー系統接続システムでは、低周波変圧器が太陽光発電インバータと系統間の柔軟な接続を実現し、その飽和防止機能により弱い系統条件下でも安定した動作が保証されます。
高周波トランスによって引き起こされる電磁適合性の問題には二重の性質があります。つまり、その動作周波数帯域 (30 MHz 未満) が電子機器の敏感な周波数帯域と一致しており、その結果、放射線干渉の重大なリスクが生じます。 3次元電磁シミュレーションにより磁気コア構造を最適化することで、浮遊容量を60%削減できます。ナノ結晶磁気シールド層技術を使用すると、漏れ磁束密度を 0.5 mT 以下に制御できます。受信側では、コモンモードインダクタとXコンデンサで構成されるEMIフィルタリングネットワークが、伝導干渉に対して30dBを超える干渉抑制効果を達成できます。
低周波トランスの電磁適合性の問題は、主に伝導性干渉として現れます。電源周波数の磁界 (50/60Hz) は、磁気結合を通じて精密機器に影響を与える可能性があります。ポロミー合金シールド罩を使用すると、磁場を地球磁場のレベルまで低減できます。医療機器アプリケーションでは、二重巻線バランス設計により、トランスの漏れインダクタンスを 1μH 未満にすることができ、電源周波数のコモンモード干渉を効果的に抑制します。スマートグリッドの非線形負荷は低周波変圧器の高調波損失の増加につながり、ナノ結晶合金に向けた磁気コア材料の開発を促していることは注目に値します。
技術進化とシステム統合のトレンド
高周波トランスは、より高い電力密度とより広い動作温度範囲を目指して進化しています。窒化ガリウムデバイスとプレーナトランス技術の統合により、スイッチングパワーモジュールの電力密度が 100W/cm3 を超えることが可能になりました。電気自動車の分野では、800V プラットフォーム充電システムでは変圧器に 10kV 以上の絶縁強度が要求され、膜コンデンサ複合絶縁技術の進歩を推進しています。
低周波変圧器分野では、スマートグリッドの需要に焦点が当てられています。光電流センサーとインテリジェント温度制御ユニットを搭載することで、変圧器の状態をリアルタイムに監視します。新しいエネルギー統合のシナリオでは、多巻線分割変圧器設計が採用されており、太陽光発電、エネルギー貯蔵、および充電杭の複数電源統合要件に同時に対応でき、配電ネットワークの柔軟性が向上します。
この差別化された技術的アプローチは、本質的に、パワー エレクトロニクス技術がより高い周波数とより優れたインテリジェンスに向かうという避けられない傾向を反映しています。高周波変圧器と低周波変圧器は、単なる代替品ではなく、異なる時間的および空間的スケールで形成される補完的なソリューションです。将来的には、ワイドバンドギャップデバイスの普及と人工知能アルゴリズムの統合により、変圧器技術は電磁エネルギー変換と情報処理の交差点でより革新的なアプリケーションを生み出すでしょう。
