のETD フェライトコア高周波トランス最新のスイッチング電源 (SMPS)、再生可能エネルギー システム、LED ドライバー、通信電源モジュール、産業用オートメーション機器において重要な役割を果たしています。 ETD トランスは、最適化されたコア形状、高周波での低いコア損失、および優れた電力密度のおかげで、業界全体で好まれる磁気ソリューションとなっています。
この包括的なガイドでは、ETD フェライト コア トランスの優れた点、適切な ETD コア モデル (ETD29、ETD34、ETD39 など) の選択方法、設計上の考慮事項、性能の比較、材料の選択、巻線構造、および次のような経験豊富なメーカーと提携する理由について説明します。ハオエル安定した信頼性の高い変圧器の性能を保証します。

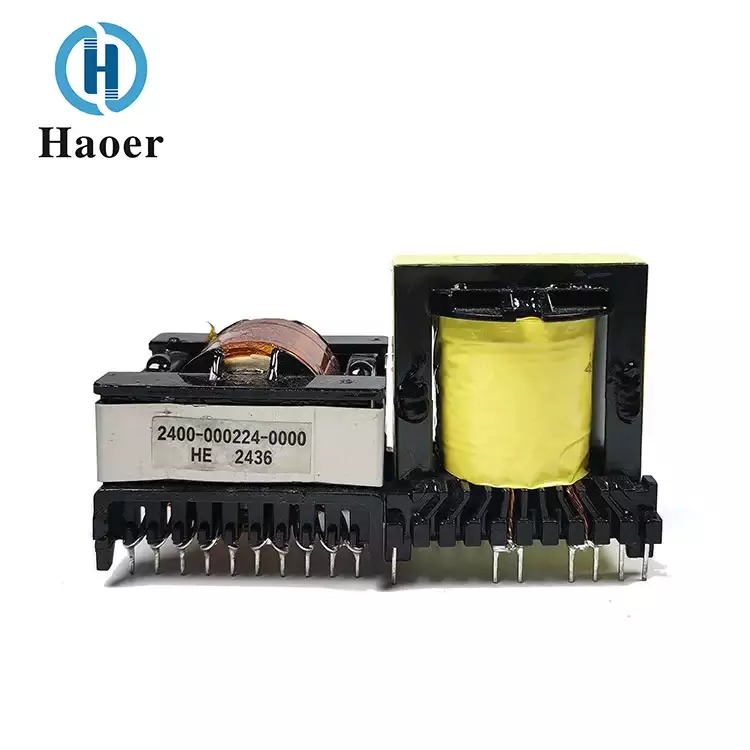

アンETDフェライトコア高周波トランスは、通常 20kHz から数百 kHz の範囲の高周波スイッチング環境で動作するように設計された磁気コンポーネントです。 「ETD」という名称は、次の目的に最適化された特定のフェライト コアの形状を指します。
ETD コアは一般的に次の用途で使用されます。
従来の EI コアと比較して、ETD コアは磁気対称性が向上し、電力密度が高いため、特にコンパクトな電子システムに適しています。
ETD フェライト コアの設計は、丸い中央脚と最適化された断面積を特徴とし、磁束の集中を軽減し、巻線効率を向上させます。
高周波アプリケーションでは、コア損失と銅損を最小限に抑えることが重要です。 ETD コアは、高速スイッチング条件下でこれらの損失を低減するように特別に設計されています。
ETD トランスに使用されるソフト フェライト材料は、高周波でのヒステリシス損失と渦電流損失が低くなります。
高い動作周波数により、出力を維持しながらコアサイズを小さくすることができます。
バランスのとれた磁束により熱の集中が軽減され、信頼性が向上します。
最適化された巻線配置と対称的な磁路により、電磁干渉が低減されます。
| モデル | パワーレンジ | 代表的な用途 | 利点 |
|---|---|---|---|
| ETD29 | 30W～80W | LEDドライバー、小型SMPS | コンパクトでコスト効率が高い |
| ETD34 | 80W～150W | 産業用制御電源 | バランスのとれたパフォーマンス |
| ETD39 | 150W～300W | インバータ、テレコム電源 | より高い電力密度 |
適切な ETD モデルの選択は、スイッチング周波数、出力電力、熱要件、および PCB スペースの制限によって決まります。
ETD 変圧器は通常、Mn-Znソフトフェライト材、高透磁率と低コア損失向けに最適化されています。
適切なフェライト材料を選択することは、トランスの効率、EMI 動作、長期信頼性に直接影響します。
周波数が高くなるとコアサイズは小さくなりますが、スイッチング損失が増加します。バランスの取れた周波数 (通常は 50kHz ～ 150kHz) が一般的です。
適切な銅フィルファクターと通気設計により、過熱とコアの飽和を防ぎます。
磁性部品の専門メーカーとして、ハオエルは、特定のアプリケーション要件に合わせてカスタマイズされたカスタム ETD フェライト コア高周波トランスを提供します。
ハオエル は、安定したパフォーマンス、低欠陥率、長寿命の磁気ソリューションを世界中の顧客に提供することに重点を置いています。
材料と設計に応じて、通常は 20kHz ～ 300kHz の間です。
出力電力、熱マージン、および PCB スペースに基づいて選択します。 ETD34 は、より高い電力処理をサポートします。
はい。 ETD39 以降は、インバーターおよび高出力 SMPS システムで広く使用されています。
絶対に。巻数比、絶縁グレード、出力構成、取り付けスタイルをカスタマイズできます。
ETD フェライト コア高周波トランスは、優れた磁気性能、コンパクトな構造、熱安定性、高効率を備えており、現代の電子電源システムには不可欠なものとなっています。
LED ドライバー、産業用制御システム、再生可能エネルギー インバーター、通信用電源モジュールのいずれを設計している場合でも、適切な ETD トランスを選択することは、効率と信頼性にとって非常に重要です。
強力なカスタマイズ能力と厳格な品質管理を備えた信頼できるメーカーをお探しの場合は、ハオエルあなたのプロジェクトをサポートする準備ができています。詳細な仕様、設計のご相談、一括お問い合わせはこちらからお問い合わせお客様のニーズに合わせた専門的な磁気ソリューションを今すぐ入手してください。
