の選択コモンモードインダクタターゲットアプリケーションにおける効果的なコモンモードノイズ抑制と長期信頼性を確保するには、定格電流、インピーダンス特性、動作周波数範囲、熱性能、巻線構成、製造の一貫性など、相互に関連するいくつかの電気的パラメータと熱的パラメータを慎重に評価する必要があります。
1. 定格電流と熱設計
PCB レイアウトとシステム電力要件が決定されると、通常、最大連続入力電流は固定されます。飽和や過度の温度上昇を防ぐために、インダクタの電流定格はこの値を超える必要があります。導体の断面積は、一般に 4 A/mm² (400 A/cm² に相当) の電流密度ガイドラインを使用してサイズ設定されますが、この値は、許容温度上昇、周囲条件、熱管理規定 (ヒートシンクやエアフローなど) に基づいて調整される場合があります。一般に、コスト効率と予測可能な高周波動作の観点から、単撚りワイヤが好まれます。表皮効果は高周波での AC 抵抗を増加させますが、この固有の損失は構造の単純さを損なうことなく広帯域のコモンモード減衰に有益に寄与します。
2. インピーダンス – 周波数特性とアプリケーション固有のマッチング
コモンモードインピーダンスは本質的に周波数に依存します。したがって、インダクタのインピーダンス プロファイル、特に関連するノイズ スペクトル (例: 100 kHz ～ 100 MHz) にわたるその振幅と位相応答は、システムの EMI 要件と厳密に一致する必要があります。指定されたコモンモード インピーダンス曲線が主要な干渉周波数と一致するインダクタを選択すると、最適なフィルタリング性能が得られます。わずかなプロセス変動（コア材料の公差、巻線の張力、層の位置合わせなど）がコモンモードインダクタンス、差動モードインダクタンス、巻線間容量などの寄生パラメータに大きく影響し、挿入損失と共振動作の両方に影響を与える可能性があるため、プロトタイプレベルのテストによる経験的検証が不可欠です。

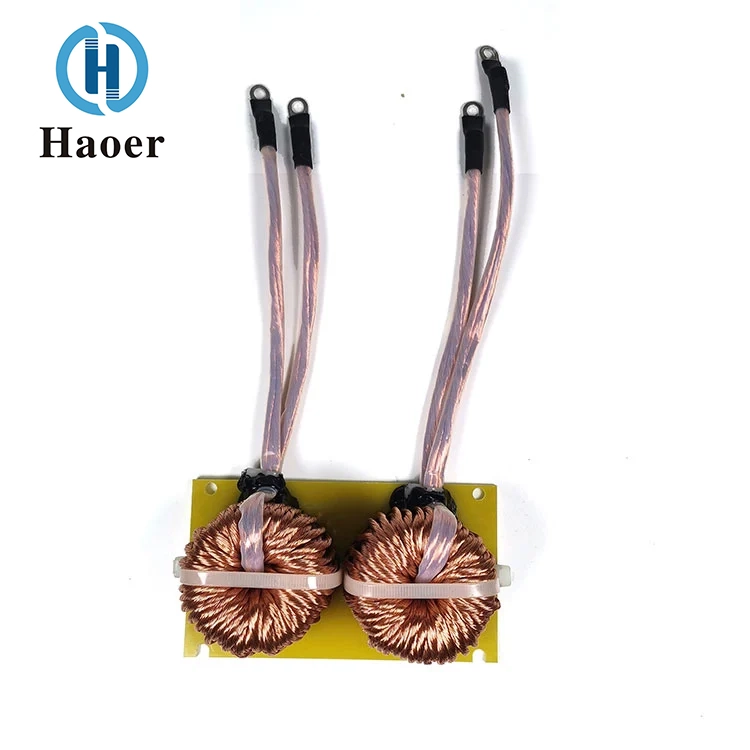

3. 巻線構成と寄生に関する考慮事項
標準的なコモンモード インダクタはバイファイラまたは対称の単層巻線を採用しており、各巻線は磁気コアの両端に配置され、電気的に絶縁されています。この配置により、巻線間の結合が最大化され、差動モードのインダクタンスが最小化され、コモンモード電流のバランスのとれたインピーダンスが保証されます。対照的に、二層または積層巻線構成は、スペースの制約に対応するために使用されることもありますが、巻線間および巻線間の静電容量が大きくなり、自己共振周波数が低下し、高周波の減衰が低下します。さらに、巻線の形状や配置が非対称であると、2 つのレッグ間のインダクタンスが不等になり、その結果、コモンモード信号の一部が不要な差動モード成分に変換され、全体的なフィルタの有効性が低下します。
