スイッチング電源と従来の電源トランスの違い: 原理、性能、用途

多くの人はそれを誤って信じていますスイッチング電源従来の電源変圧器はどちらも 220V AC を低電圧 DC に変換するため同じです。ただし、動作原理、性能、用途においては大きく異なります。

1. 動作原理

従来の電源トランス (リニア電源): 50/60 Hz の主電源周波数で直接動作します。電圧は鉄心と銅巻線を使用した電磁誘導によって変換されます。次に、降圧された AC が整流され、フィルタリングされて DC が生成されます。

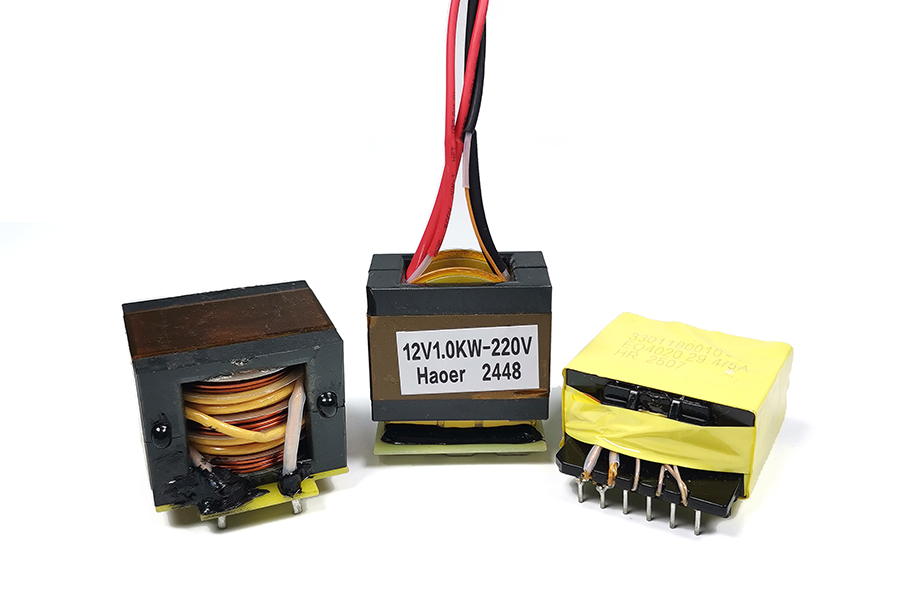

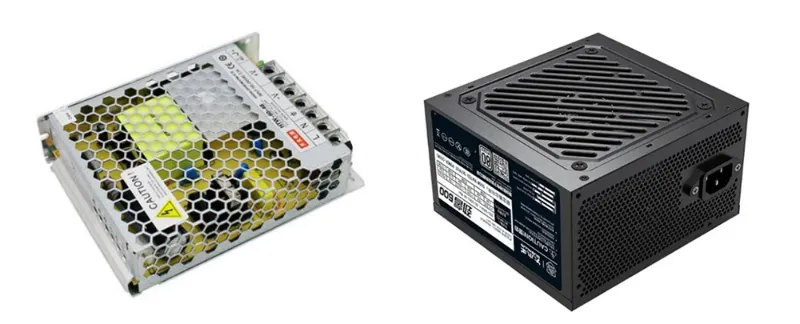

スイッチング電源: まず入力 AC を DC に整流し、次に高周波スイッチング トランジスタ (数十 kHz ～ 数 MHz) を使用して DC を高周波パルスにチョップします。これらのパルスは高周波トランスを通過して電圧変換され、最終的に整流およびフィルタリングされて安定した DC が出力されます。高い動作周波数により、トランスコアのサイズと重量が大幅に削減されます。

2. サイズと重量

同じ出力電力の場合、従来のトランスはスイッチング電源よりも 5 ～ 10 倍大きく、重くなります。たとえば、100 VA の従来の変圧器の重量は 500 グラムを超える場合がありますが、同等の電力のスイッチング電源の重量は通常数十グラムです。

3. 効率

従来の変圧器の効率は 60% ～ 80% で、残りのエネルギーは熱として失われます。スイッチング電源は一般に 85% 以上の効率を達成し、適切に設計されたユニットでは 95% を超える場合もあります。したがって、スイッチング電源は発熱が少なく、より多くのエネルギーを節約します。

4. 電磁両立性と出力品質

従来のトランスは高周波スイッチング ノイズを生成しません。出力波形は滑らかで、電磁妨害（EMI）は非常に低いです。そのため、高忠実度オーディオや精密測定機器など、クリーンな電力を必要とするアプリケーションに適しています。

スイッチング電源内部の高周波スイッチングにより、ある程度の EMI と出力リップルが発生します。優れた設計には干渉を制御するフィルタリングとシールドが組み込まれていますが、低品質のユニットは近くのワイヤレスまたはオーディオ機器に悪影響を与える可能性があります。

5. 入力電圧適応性

従来の変圧器は通常、単一の公称入力電圧 (例: 220V ±10%) 向けに設計されています。異なる電圧規格（110V 対 220V など）間で変更するには、変圧器を交換するか、タップを調整する必要があります。スイッチング電源は多くの場合、広い入力範囲 (85V ～ 264V など) を使用するため、汎用性があり、適応性が高くなります。

6. 現在のアプリケーションとトレンド

携帯電話の充電器、ルーター アダプター、ラップトップの電源、LED ドライバー、テレビなど、ほとんどの家電製品は現在、スイッチング電源を使用しています。従来の変圧器は、低干渉または高い信頼性を必要とするニッチな用途（一部のオーディオ機器、産業用制御装置、古い機器の修理など）にのみ残されています。

要約すれば、スイッチング電源従来の変圧器と比較して効率、サイズ、重量、コストに優れており、主流の技術となっています。これらの違いを理解することは、デバイスの電源タイプを正しく識別し、購入または修理時に情報に基づいた選択を行うのに役立ちます。
