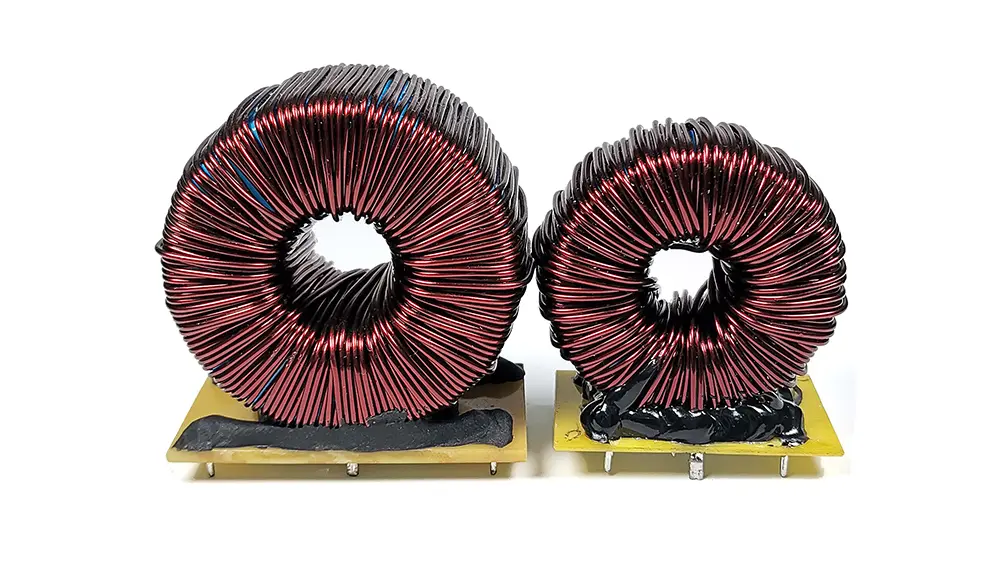

センダスト トロイダル コア ディファレンシャル モード チョーク – 高電流、低ノイズ、優れた DC バイアス

センダストトロイダルコアインダクタ高リップル電流の条件下で効果的な差動モードのノイズ抑制を求める電源設計者にとって、高性能ソリューションとなります。これらの差動モード チョークは、電気的性能、熱的および磁気的安定性、コスト効率の最適なバランスを実現するように設計されており、AC ライン フィルタリング、DC-DC コンバータ出力段、電磁妨害 (EMI) ライン フィルタ、および力率補正 (PFC) 回路に広く採用されています。

仕様

動作周波数範囲: 8 kHz – 1 MHz

定格電流範囲: 0.05 A – 2000 A

動作温度範囲: -40 °C ～ +125 °C

保管温度範囲: -25 °C ～ +85 °C

保管湿度範囲: 30 % – 95 % RH

外径範囲：6mm～60mm

コア素材と主要な技術的利点

● センダスト (Fe-Si-Al) 合金コア: 低いコア損失、高い飽和磁束密度 (~1.35 T)、優れた DC バイアス処理が特徴で、実質的な DC 重畳下でも安定したインダクタンスを実現します。

● トロイダル形状: 完全に閉じた磁路を提供し、漂遊磁界を最小限に抑え、EMI 放射と結合を大幅に低減します。

● 音響的に静かな動作: 全動作周波数および負荷範囲にわたって知覚できる可聴ノイズがなく、ノイズに敏感なアプリケーションをサポートします。

● 優れた DC バイアス安定性: 定格飽和電流で公称インダクタンスの >90 % を維持し、動的負荷条件下で予測可能なフィルタ動作を保証します。

● 幅広い電流拡張性: 低電力信号調整 (50 mA) から大電流産業用 PFC およびバスバー統合システム (2000 A) までのアプリケーションをカバーします。

代表的な用途

● AC ライン インダクタ: アクティブおよびパッシブ PFC ステージおよび高調波緩和ネットワークで使用されます。

● 出力フィルタ インダクタ: スイッチング DC 出力を平滑化するために、降圧、昇圧、およびフライバック トポロジに統合されています。

● EMI ライン フィルタ: CISPR 22/32 および EN 55032 規格に準拠した伝導 EMI 抑制において差動モード チョークとして採用されています。

● PFC チョーク: 連続伝導モード (CCM) および遷移モード (TM) 昇圧 PFC コンバーター向けに特に最適化されています。
