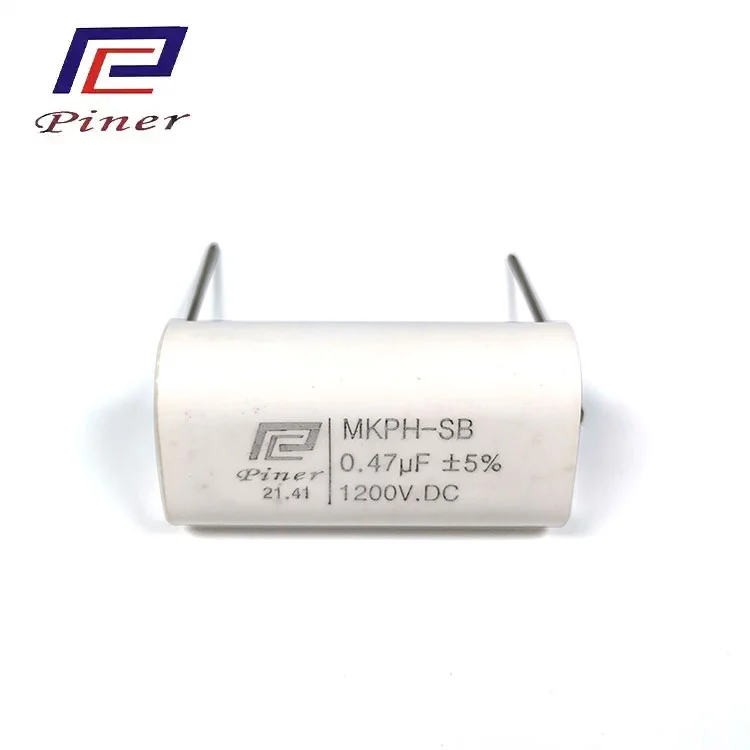

A システムスイッチングモジュールのコンデンサスイッチング回路内の電気エネルギーを管理し、電圧変動を低減し、負荷の変化下での安定した動作をサポートすることにより、電力変換において重要な役割を果たします。太陽光発電インバータ、エネルギー貯蔵システム、電気自動車充電装置、産業用制御システムにおいてスイッチング電源の重要性が高まるにつれ、コンデンサの選択は電力効率と回路設計における重要な考慮事項となっています。
スイッチング電源は、半導体デバイスのオンとオフを迅速に切り替えることによって電気出力を調整します。このプロセスにより効率的なエネルギー変換が可能になりますが、電圧リップルと電流リップルも生成され、周囲の回路で管理する必要があります。
コンデンサは、スイッチング サイクル中に電気エネルギーを蓄積および放出し、DC 電圧を安定させ、不要な電気部品をフィルタリングし、電力段全体の変動を低減します。それらの性能は、リップル電圧、過渡応答、電磁干渉、および他の電子部品の動作条件に影響を与えます。
コンデンサの寄与は、回路内のその位置によって異なります。入力コンデンサは電力段での電圧変動の管理に役立ち、出力コンデンサは負荷に供給される変換された電圧を平滑化します。共振回路またはスナバ回路で使用されるコンデンサは、スイッチング遷移のサポートや回路動作の制御など、さまざまな機能を実行します。
コンデンサの選択には、公称静電容量と定格電圧以上のものが関係します。等価直列抵抗 (ESR)、等価直列インダクタンス (ESL)、誘電損失、リップル電流能力、および動作温度はすべて、性能に影響を与える可能性があります。
ESR は、リップル電流がコンデンサを通過する際の抵抗損失に寄与します。単純化された抵抗モデルの場合、関連する電力損失は P = I² × ESR として表すことができます。ここで、I は実効リップル電流を表します。 ESR が低いとこの損失成分を減らすことができますが、実際の性能は周波数、温度、構造、回路条件にも依存します。
ESL は高周波インピーダンスと過渡動作に影響を与え、誘電特性は充電と放電の繰り返しサイクル中のエネルギー散逸に影響を与えます。温度や電気的ストレスも耐用年数に影響します。したがって、動作周波数と電流プロファイルに適した特性を選択すると、変換効率、熱性能、長期安定性のバランスをとることができます。
A システムスイッチングモジュールのコンデンサ電源トポロジーと回路の位置に応じて、異なる機能を提供する場合があります。 LLC 共振コンバータでは、コンデンサが誘導素子と並んで共振ネットワークの一部を形成します。それらの電気的特性は、共振周波数と、コンバーターを介してエネルギーが伝達される条件に影響を与えます。
位相シフトフルブリッジ (PSFB) コンバータでは、コンデンサは入力フィルタリング、出力平滑化、またはその他の回路機能をサポートする場合があります。必要な静電容量、定格電圧、リップル電流能力、および誘電特性は、目的の役割によって異なります。
太陽光発電およびエネルギー貯蔵インバータの場合、DC リンク コンデンサは変換ステージ間の中間 DC バスの安定化に役立ちます。 EV 充電装置や通信基地局の電源では、コンデンサはさまざまな動作負荷の下でのフィルタリングと過渡管理をサポートします。産業用制御システムでは、電力変換および制御回路の電気的条件を適切に維持するためにコンデンサも使用されます。
電気的性能は、材料特性、コンポーネントの構造、製造の一貫性、および検査プロセスに依存します。フィルム コンデンサの製造には、フィルムの巻き取り、端面の金属化、カプセル化、マーキング、および電気テストが含まれる場合があります。各段階は、完成したコンポーネントの物理的および電気的特性に影響します。
Guangdong Haoer Electronics Co., Ltd. とその姉妹会社である Foshan Pin'er Electronics Co., Ltd. は、関連電子部品分野で事業を展開しています。 Haoer は高周波トランス、フィルター、インダクターに注力しており、Pin'er はフィルム コンデンサーと産業用コンデンサーに特化しています。文書化された製造装置には、メタライゼーション機械、エポキシ樹脂の混合およびポッティング装置、レーザーマーキングシステム、およびコンデンサテスターが含まれます。
電気検査では、静電容量、耐電圧、絶縁、損失特性を評価できます。入荷する材料の検査と出荷される製品の検査も、文書化された品質管理プロセスの一部を形成します。これらの対策は、特に要求の厳しい電力変換アプリケーションで使用されるコンポーネントの製造の一貫性を維持することに関連しています。
電力効率を改善するには、変換回路全体にわたって調整された設計が必要です。エンジニアは通常、スイッチング周波数、負荷プロファイル、リップル電流、熱状態、コンポーネントの配置、および相互接続されたコンポーネントの電気的特性を評価します。サイズ、損失、過渡応答、回路の安定性を合わせて考慮する必要があるため、静電容量を増やすだけでは必ずしも効率が向上するとは限りません。
したがって、システム スイッチング モジュール コンデンサは、絶縁されたコンポーネントとしてではなく、その特定の電気的機能に従って評価する必要があります。 LLC または PSFB トポロジを使用するシステムでは、コンデンサの選択と回路シミュレーションは、プロトタイプの検証前に共振動作、電気的ストレス、および予想される動作条件を評価するのに役立ちます。
パワー エレクトロニクスが再生可能エネルギー、輸送、電気通信、産業オートメーションに貢献し続けるにつれて、コンデンサの設計はエネルギー変換性能と密接に関係し続けます。誘電体材料、電気パラメータ、回路トポロジ、および動作条件の間の相互作用を理解することは、どのように動作するかを評価するための実践的な基礎を提供します。システムスイッチングモジュールのコンデンサ電力効率に貢献します。
