電子システムにおける電力密度の向上と小型化への世界的な取り組みにより、磁気コンポーネント業界が再構築されています。この変革の中心となるのは、EDR シリーズの高周波トランスです。これは、コンパクトなサイズ、優れた磁気シールド、要求の厳しいパワー エレクトロニクス アプリケーション向けの高電力処理能力を組み合わせた薄型フェライト コア設計です。
| 動作周波数 | 20kHz ～ 500kHz |
| 出力電力 | 10W -- 800W |
| 動作温度 | -40℃～+125℃ |
| 保管温度 | -25℃～+85℃ |
| 保管湿度 | 30% -- 95% |
EDR シリーズ トランスは、E タイプ、EC、ETD、EER、PQ、または RM コア形状を利用したプレーナ フェライト コア アーキテクチャを中心に構築されています。円筒形のセンターコラム設計により、長方形の断面と比較して銅損が約 11% 削減され、巻き取りが容易になり、熱放散が向上します。薄型構造により、スペースに制約のある PCB レイアウトでの表面実装統合が可能になります。
周波数の柔軟性は 20 kHz ～ 500 kHz の範囲であり、電力処理範囲は 10 W ～ 800 W です。熱性能は、-25 °C ～ +85 °C、湿度 30% ～ 95% の保管条件で、-40 °C ～ +125 °C の動作範囲にわたって保証されます。コア材料の選択肢には、PC40、PC44、PC95、および次世代 PC95D/PC95A 高周波低損失フェライトが含まれており、開発者はコスト、透磁率、コア損失特性の間で正確なトレードオフを実現できます。
EDR シリーズは、さまざまな電力変換ニーズに対応するために、複数の機械的設置面積にまたがっています。
EDR アーキテクチャに固有の閉磁気回路により、漏れインダクタンスが最小限に抑えられ、優れた磁気シールドが得られ、電磁干渉が大幅に軽減されます。これは、従来のコア形状が EMI 準拠に苦戦することが多い高周波スイッチング コンバータにとって特に重要です。効果的なシールドにより、コストのかかる追加のフィルタリング段階を必要とせずに、厳格な EMC 認証に簡単に合格できます。
円筒形のセンターコラムの形状により、従来の長方形のコア設計と比較して放熱が向上し、-40 °C ～ +125 °C の広い動作温度範囲により、EDR シリーズは屋外および産業環境に適しています。
EDR シリーズは薄型にもかかわらず、最大 800 W の出力電力を供給するため、LED ドライバー、産業用電源、オンボード充電器など、PCB スペースは限られているが高電力が必要なアプリケーションに最適です。

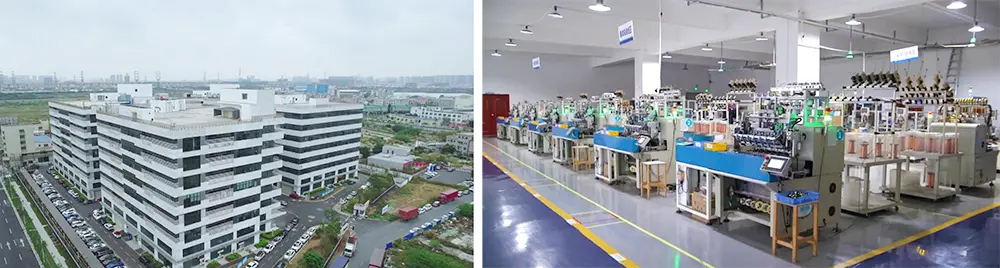

Guangdong Haoer Electronics Co., LTD は、IQC から OQC までの全プロセス品質管理システムの下で EDR シリーズ変圧器を製造しています。各ユニットは、インダクタンス、漏れインダクタンス、DCR、耐電圧 (Hi‑Pot)、絶縁抵抗を含む 100% の電気テストを受けます。コア材料は、バッチ固有の RoHS および REACH レポートにより、トップクラスのサプライヤーまで追跡可能です。製品はUL、CE、ISO9001規格の認証を取得しており、輸出市場向けの国際安全要件に完全に準拠しています。
EDR シリーズは、超薄型 LED ドライバから多出力産業用電源まで、現代の電力変換の課題に対応する多用途の高性能ソリューションを提供します。薄型構造、優れた磁気シールド、および小さな体積で最大 800 W を供給できる機能を備えた EDR 変圧器は、より小型、より低温、より効率的な電源システムへの信頼性の高い経路を提供します。
