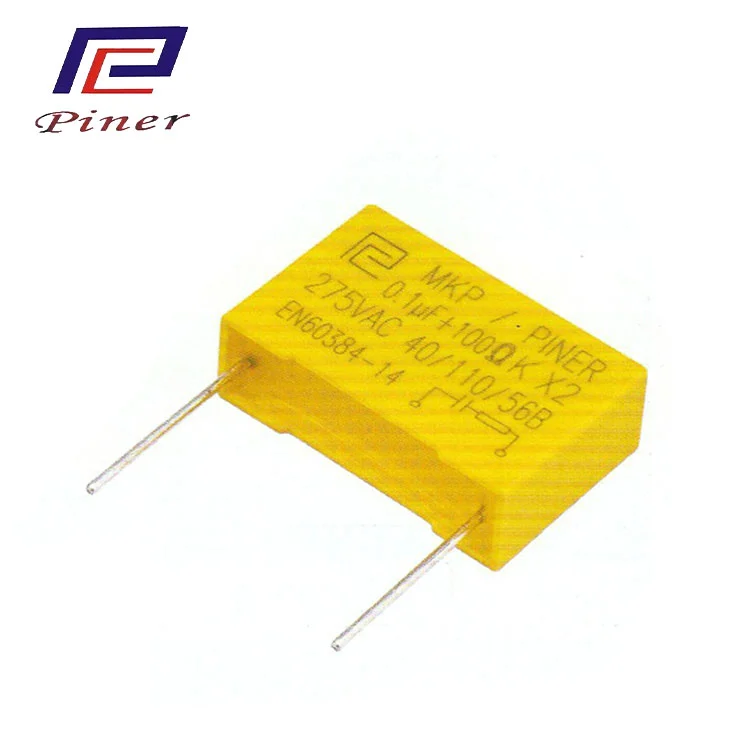

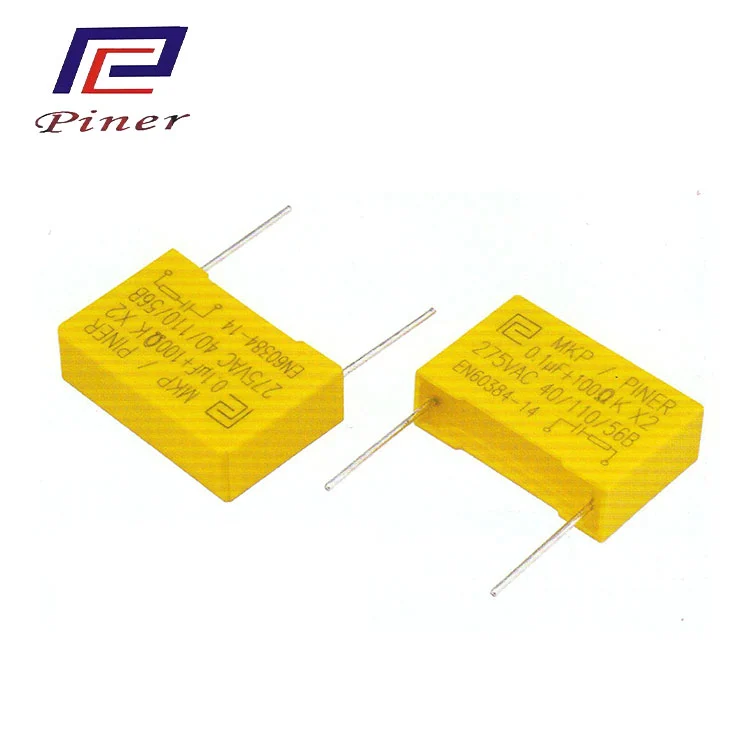

Piner のサプライヤーが製造するアーク抑制コンデンサとは、X2 コンプライアンス コンデンサと抵抗器を内部または外部に統合して、標準化されたプラグ アンド プレイの「干渉防止 - 吸収 - 保護」複合機能モジュールを形成するコンポーネントを指します。本質的に、これは AC 電源入力端用に特別に設計され、ダンピング抵抗器と統合されたコンプライアンス コンデンサです。
X2 コンデンサの主な機能: 差動モード フィルタ コンデンサとして、活線 (L) と中性線 (N) の間に並列に接続され、高周波干渉を除去します。電源入力端では、雷サージ、誘導性負荷スイッチング、および静電放電によって生成される高エネルギー、高電圧パルスの影響を受けることがよくあります。
X2 コンデンサは特定のパルス (2.5kV など) に耐えるように設計されていますが、非常に強力なパルス衝撃が繰り返されると、製品の寿命が短くなり、故障の原因になることもあります。さらに、コンデンサは充電プロセス中に大きなサージ電流を生成します。
直列抵抗の中心的な機能:
ダンピングと電流制限: 抵抗は、パルスが到着したとき (I = V/R)、コンデンサの瞬間的な充電電流を効果的に制限し、パルス エネルギーの一部を消費することで、コンデンサ自体に対するパルスの直接的な影響を大幅に軽減します。
コンデンサの保護とシステムの信頼性の向上: X2 コンデンサを使用することにより、過酷な電磁環境におけるシステムの寿命と安定性を大幅に向上させることができます。
共振の抑制：入力端の寄生インダクタンスとX2コンデンサによる不要な共振を防ぐことができます。
| 参考規格 | GB/T14472 IEC60384-14 |
| 気候カテゴリー | 40/110/56B |
| 定格電圧 | AC275V～AC310V |
| 静電容量範囲 | 0.01μF～0.47μF |
| 静電容量許容差 | ±5%(J) ±10%(K) |
| 端子間耐電圧 | 4.3Un DC (60秒) |
| 端子とケース間 | 2*Ur+1500VAC (60秒) |
| 抵抗許容差 | ±10%(K) |
| 絶縁抵抗(20℃にて) | 30000MΩ(100vdc 60秒) |
RCコンポーネントX2(クエンチャー)/コンデンサー 通常仕様
寸法単位:mm
| 定格キャップ。 (μF) | 抵抗(Ω) | W | H | T | P | ΦD |
| 0.01 | 10 ～ 2000 年 | 18 | 13.5 | 6 | 15 | 0.6 |
| 0.022 | 18 | 13 | 7.5 | 15 | 0.6 | |
| 0.033 | 18 | 14.5 | 8.5 | 15 | 0.6 | |
| 0.047 | 18 | 16 | 10 | 15 | 0.8 | |
| 0.068 | 18 | 16 | 10 | 15 | 0.8 | |
| 0.1 | 26.5 | 17 | 8.5 | 22.5 | 0.8 | |
| 0.15 | 26.5 | 19 | 10 | 22.5 | 0.8 | |
| 0.22 | 26.5 | 19 | 10 | 22.5 | 0.8 | |
| 0.33 | 32 | 20 | 11 | 27.5 | 0.8 | |
| 0.47 | 32 | 22 | 13 | 27.5 | 0.8 |
注: 上記のサイズは参考値です。お客様の要件に応じてカスタマイズが可能です。
Foshan Pin'er Electronics Co., Ltd.は、金属化フィルムコンデンサの製造・販売を専門とするメーカーです。同社は主に 5 つの主要なメタライズド フィルム コンデンサ シリーズを生産しています。 1. 両面メタライズド コンデンサ (MMKP) 2. 高周波高電圧コンデンサ (CBB81) 3. ポリプロピレン フィルム コンデンサ (CBB21) 4. ポリエステル フィルム コンデンサ (CL21、CL21X) 5. 角形シェル コンデンサ (MKP、X2)、アキシャル コンデンサ。
Pinr Electronics は、薄膜コンデンサと産業用コンデンサを専門としています。自社工場を持ち、CBBシリーズや安全規格コンデンサ、電磁調理器専用コンデンサなどを主に生産しています。

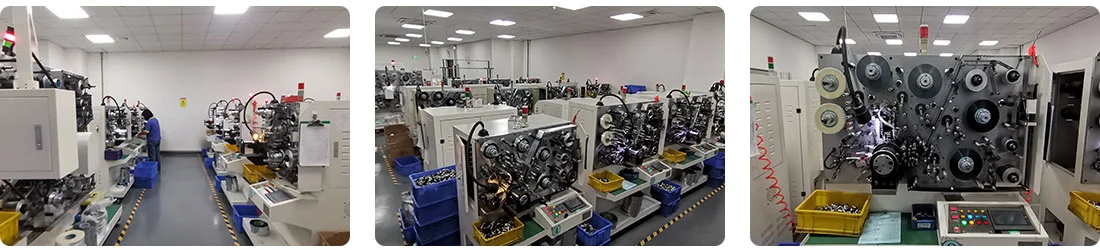

保有設備：巻線機、ゴールドスプレー機、全自動溶接組立機、コンデンサ検出器、エポキシ自動混合注入機
フィルムコンデンサの用途には、新エネルギーとエネルギー貯蔵、自動車エレクトロニクスと電動化、産業オートメーションと電源、情報通信技術、家庭用電化製品と家庭用電化製品が含まれます。適用場所には、IGBT/MOSFET の吸収保護回路 (スナバー)、高周波共振回路 (LLC トポロジーなど) の共振キャビティ、AC 電源入力の X2/Y 安全クロスワイヤー接続、および単相モーターの横の始動/運転端子が含まれます。動作条件下でのアプリケーションには、高周波高電圧パルス、高リップル電流、安全要件が含まれます。
Foshan Pin'er Electronics Co., Ltd.は、引き続き高周波磁気部品とコンデンサーの研究開発に注力し、研究開発およびインテリジェント製造のアップグレードへの投資を継続していきます。私たちは、パワーエレクトロニクス技術の波の中で世界中の顧客やパートナーと協力し、共に前進し、グリーンエネルギーと効率的な電力変換の開発を共同で推進できることを楽しみにしています。
リトルベア、デルマー、メイシェル、ドンリン・ウェイヨウ、ヤシュエル、リアンルイ、ジエウェイ、インケ、ユウロン、トゥオハオ
質問: 製品に当社のロゴを入れてもらえますか?
回答: はい、可能です。
質問: サンプルを提供してもらえますか?
回答: はい。ただし、コストはサンプルの複雑さと量に基づいて決定されます。
質問: 製品の品質はどのように管理されていますか?
回答: 当社には専門の品質管理チームと高度な試験装置があります。すべての製品は 100% テストされています。
質問: 配送サイクルはどれくらいかかりますか?
回答: 通常のご注文の場合、通常 15 ～ 30 日かかります。正確な時間は、注文数量と製品の複雑さによって異なります。
