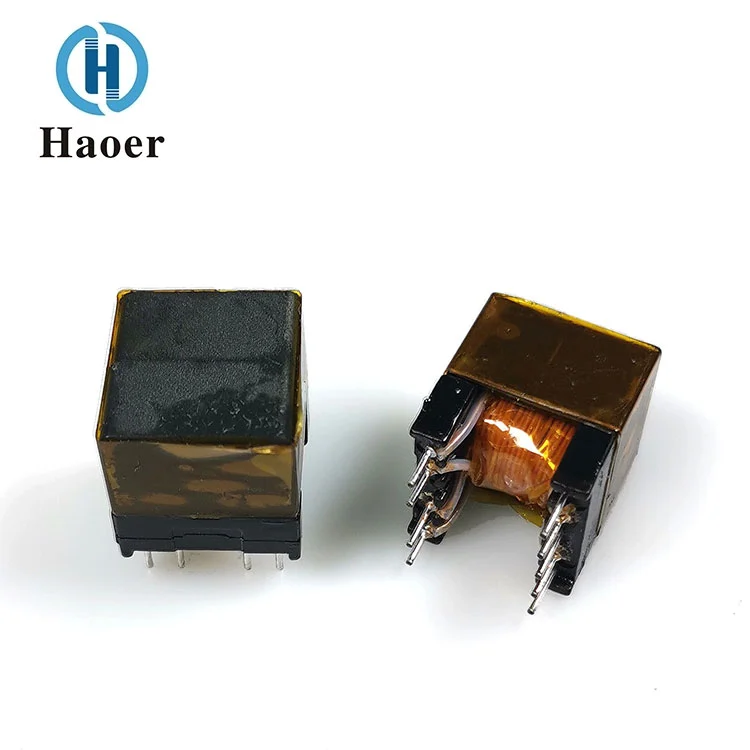

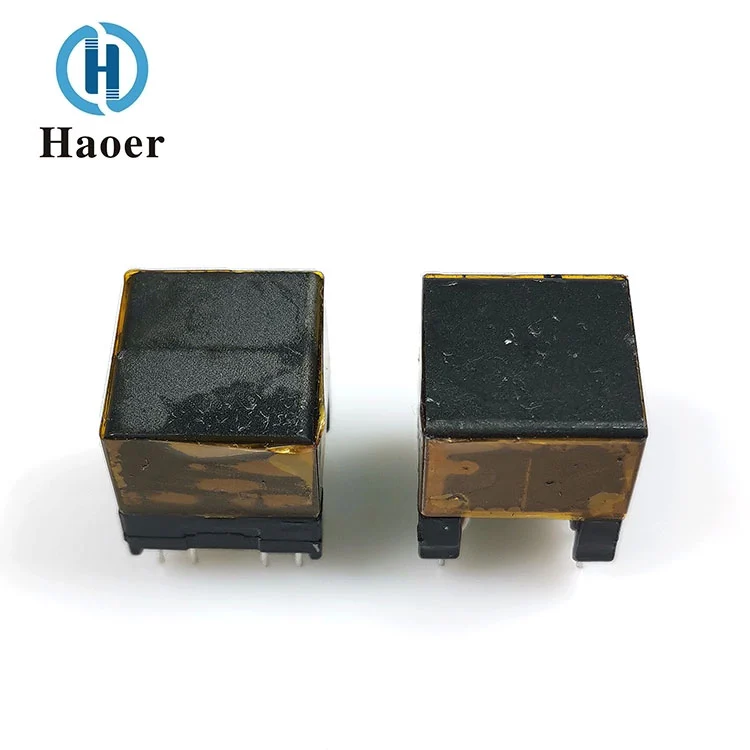

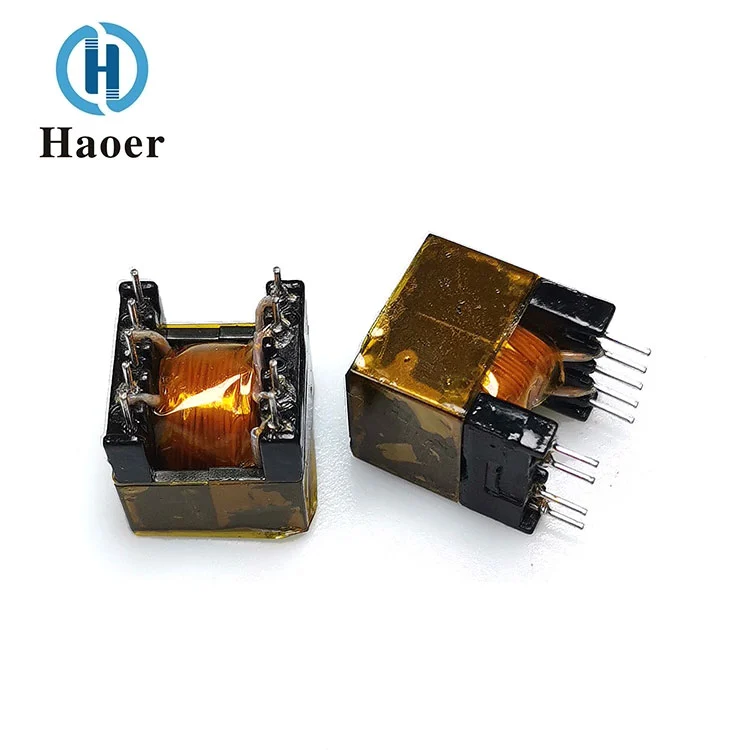

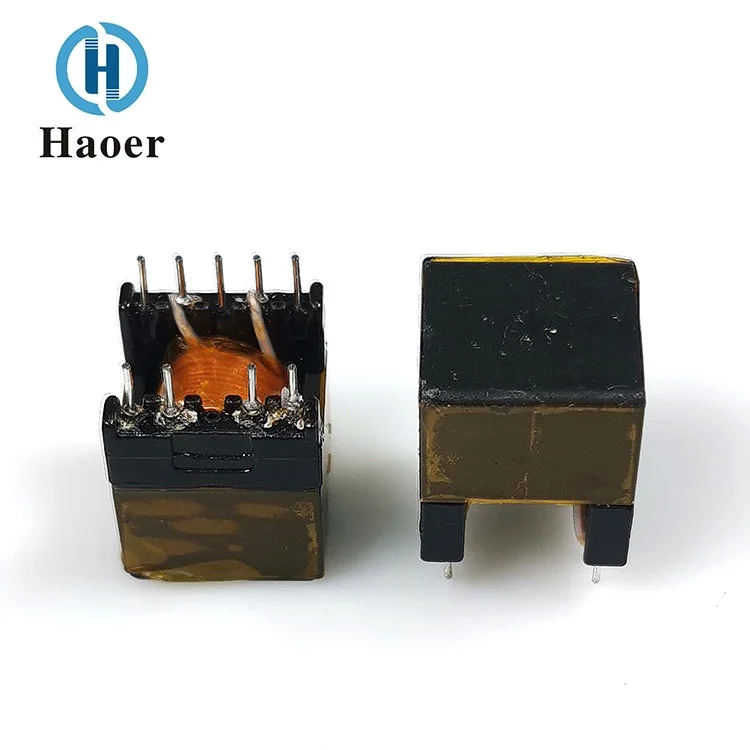

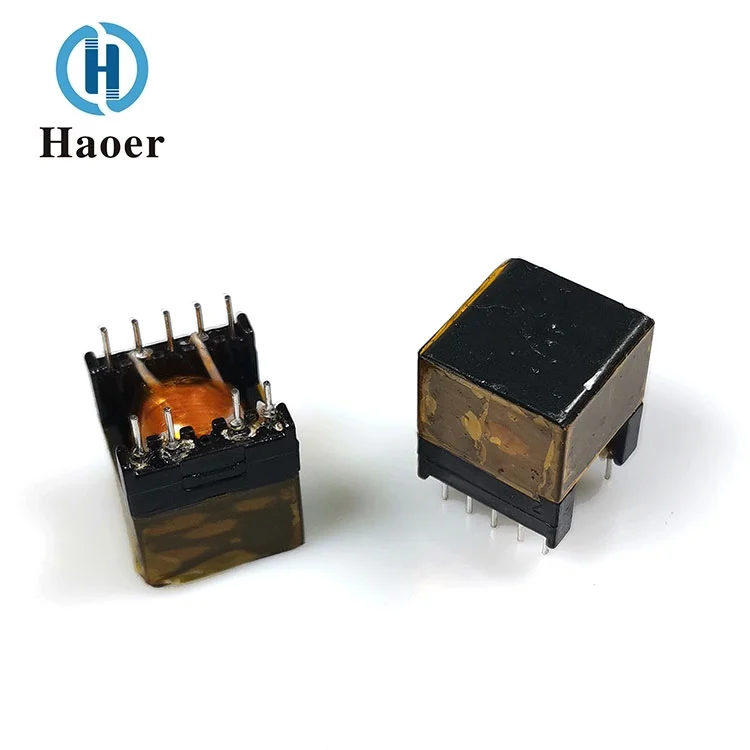

Haoer Factoryが供給するネットワーク通信機器の高周波トランスは、アンテナの駆動と結合にも使用され、信号を増幅して送信する役割を果たし、通信品質と効率を向上させます。現在の通信ネットワークでは、安定した信号伝送を確保するために高周波トランスが光ファイバー通信や衛星通信などの分野でも広く使用されています。
高周波トランスは電子機器の小体積・軽負荷の特性に合わせて小型・軽量化を図っています。磁気コアにはフェライトやテフロンなどの高周波磁性材料が使用されており、高周波での効率的な伝送を実現し、磁気エネルギーの散逸を低減し、電力伝送の効率と安定性を向上させます。この高周波トランスの設計により、コストが削減されるだけでなく、さまざまな電子機器への組み込みが容易になり、電子製品の高機能化と小型化が促進されます。
小型、優れた磁気シールド、低価格、高信頼性。
仕様:
EP7/EP10/EP13/EP17など
DC-DCコンバータ、ドライブトランス、スイッチング電源のコモンモードインダクタなどによく使用されます。
パフォーマンス:
1. 動作周波数: 20 kHz - 500 kHz
2. 出力電力: 1 ～ 25 ワット
3. 動作温度: -40°C ～ +125°C
4. 保管温度: -25°C ～ +85°C
5.保管湿度: 30% - 95%
| 部品番号 | 端子ピン | 寸法（mm） | |||||
| A | B | C±0.5 | D±0.5 | E | F | ||
| EP-7 | 6 | 9.6 | 7.4 | 5.08 | 4 | 2.54 | 9.3 |
| EP-10 | 8 | 11.8 | 11 | 7.5 | 4 | 2.5 | 11 |
| EP-13 | 10 | 12.7 | 13.5 | 10 | 4 | 2.5 | 13.2 |
| EP-17 | 8 | 15.7 | 19 | 15 | 4 | 5 | 19 |
| EP-20 | 10 | 19.6 | 22 | 17.78 | 4 | 5.08 | 25.1 |
