電磁加熱装置におけるフィルムコンデンサの応用解析

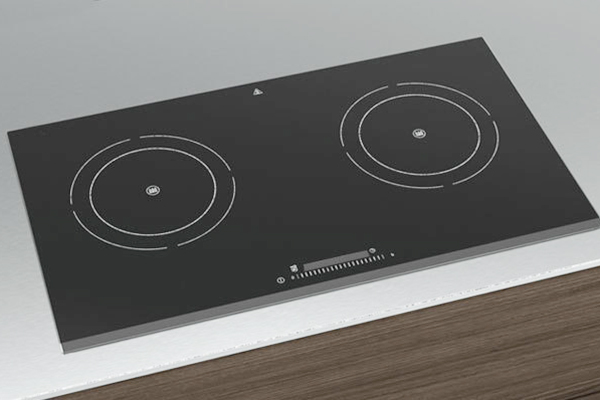

電磁加熱（IH）技術は、電磁調理器、IH炊飯器、IH給湯器、シール機、工業用溶解炉などの家電製品や産業機器に広く使用されています。これらのデバイスは、ハーフブリッジまたはフルブリッジ インバータ回路を通じて、AC 主電源または DC 電源を高周波 AC (1 kHz ～ 1 MHz) に変換します。高周波電流は交流磁場を生成し、金属物体に渦電流を誘導して熱を発生させます。

フィルムコンデンサは IH 回路において重要な役割を果たし、次の 3 つの主要な機能を果たします。

1. 入力EMCフィルタリング(C1/C2)

コモンモードチョークと組み合わせると、フィルムコンデンサAC入力でPi型フィルタを形成します。 IGBT の高速スイッチングによって生成される電磁干渉を抑制し、外部グリッドの妨害から機器を保護します。通常、C1 は MKP‑X2 タイプのコンデンサ (3 µF ～ 10 µF、275 VAC ～ 300 VAC、Y 結線) を使用し、C2 は MKP 金属化フィルム コンデンサ (3 µF ～ 10 µF、450 VAC ～ 500 VAC、デルタ結線) を使用します。

2. DC‑リンク (C3)

三相ブリッジ整流後、C3 はインダクタと連携して、脈動 DC をインバータ段の安定した DC に平滑化します。その主な役割は DC-Link のサポートです。IGBT スイッチングによって生成されるリップル電流と高調波電圧を吸収し、IGBT を損傷して機器の寿命を縮める可能性がある DC バスの自励発振を防止します。

3. 高周波共振回路

共振コンデンサ (通常 0.1 µF ～ 0.8 µF、定格最大 1600 V DC) は誘導コイルとタンク回路を形成し、金属ワークピース内で熱を発生する高周波振動磁場を確立します。電磁調理器は通常、20 kHz ～ 40 kHz で動作し、共振コンデンサを介して高い dv/dt と大きな脈動電流を生成します。

なぜフィルムコンデンサなのか?

金属化ポリプロピレンフィルムコンデンサは、次の理由により IH 用途に適しています。

● 低い高周波損失 -- 低い誘電正接により、内部発熱が最小限に抑えられます。
● 低 ESR および ESL -- 発熱を最小限に抑えながら高リップル電流を流すために重要です。高度な MKP コンデンサは 15 mΩ 未満の ESR を達成でき、温度上昇のリスクを大幅に軽減します。
● 高い dv/dt 耐性 -- 急激な電圧変化を受ける共振回路には不可欠です。
● 優れた自己修復特性 -- 局所的な絶縁破壊が致命的な故障を起こすことなく解消され、長寿命が保証されます。
● 無極性設計 -- 回路レイアウトを簡素化し、損傷することなく逆電圧に対応します。
● 高い電力密度を備えたコンパクトなサイズ -- 最新の IH 機器向けのスリムな統合設計が可能です。

フィルムコンデンサ電磁加熱装置に不可欠な部品であり、信頼性の高い高周波動作、効率的なエネルギー変換、長寿命を実現します。 OEM および電源メーカーにとって、製品の信頼性と市場競争力を確保するには、電圧定格、dv/dt 機能、ESR、熱性能などの適切な仕様を備えたフィルム コンデンサを選択することが不可欠です。
