回路設計において、インダクタとトランスは高度にカスタマイズ可能な磁気コンポーネントです。標準の既製部品とは異なり、特定の顧客の要件を満たすために、その設計では、製造の実現可能性だけでなく、インダクタンス、動作周波数、電力定格、熱放散、スペースの制約、電磁両立性などの複数のパラメータを考慮する必要があります。

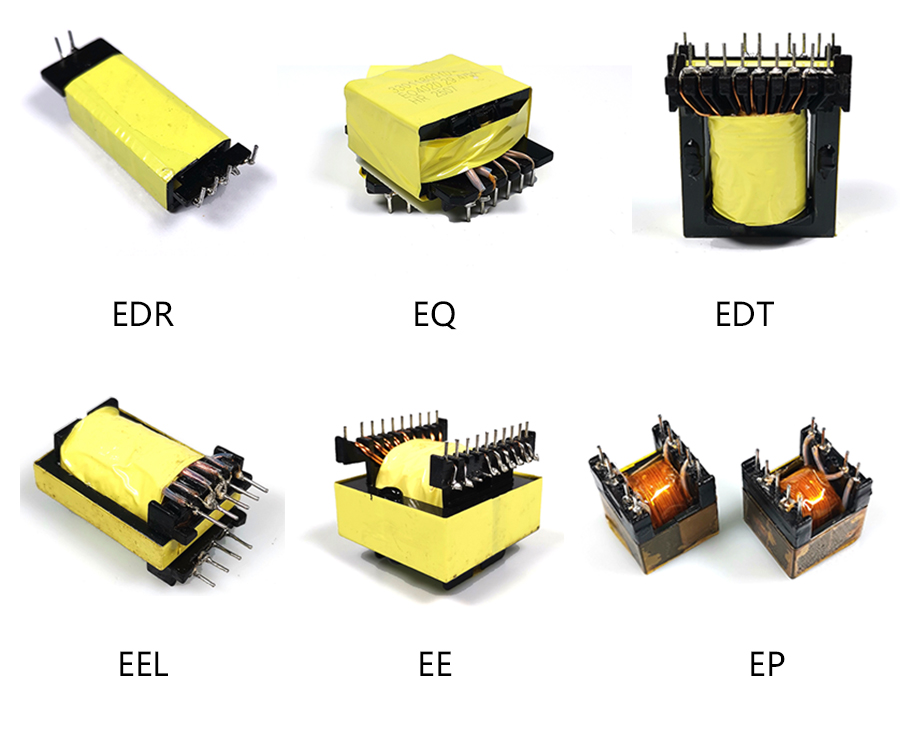

磁気コアは、インダクタやトランスの心臓部です。その材質と形状はコンポーネントの性能を直接決定します。以下では、当社の経験に基づいて、最も一般的なコア形状の主な特徴と一般的な用途を紹介します。広東豪爾電子有限公司佛山ピンアール電子有限公司と
1.Eコア
特徴: 十分なリードスペース、簡単な巻き取りと接続。広い周波数と電圧範囲、高出力、優れた熱安定性。
用途: プログラム制御スイッチ電源、LCD ディスプレイ電源、高出力 UPS インバータ、コンピュータ電源、省エネランプ。
2. 平面 E コア
特徴: コンパクトなサイズ、高周波に適しています。コイル上部のエアギャップにより、緊密な結合と低損失が実現します。温度上昇とともに損失が減少し、過熱の防止に役立ちます。
用途：電力変換トランスやチョーク、DVD電源、カメラのフラッシュ、通信機器、その他小型電子機器。
3.ECコア
特徴：良好な磁気シールド、低い分布容量、低い伝送損失、高インダクタンス、低い漏れインダクタンス、均一な磁場。ボビンには複数のピンがあり、複数出力トランスの設計が容易です。
用途: 広帯域変圧器、インダクタ、絶縁変圧器、整合変圧器 - プログラム制御のスイッチ端子や精密電子機器で広く使用されています。
4.EQコア
特徴: 優れたシールド、低分布容量、高インダクタンス、および均一電界も備えており、多出力設計に適しています。
用途: ブロードバンドトランス、インダクタ、絶縁トランス、スイッチング電源トランス、電子安定器。
5.ERコア
特徴: 最適化されたカップリング位置。丸い中央脚により巻き取りが容易になり、より多くの巻き線面積が得られるため、高出力、低漏れの変圧器が可能になります。
用途：スイッチング電源トランス、パルストランス、電子安定器。
6.ETDコア
特徴: 巻き上げが容易で大きな窓面積を実現する丸い中央脚。高出力と低リークのバランスが取れています。組み立てコスト、安全性への準拠、EMIシールド、標準化においても優れたパフォーマンスを発揮します。
用途：スイッチング電源、伝送変圧器、電子安定器 - 家電製品、通信、照明、OA、軍事、OA機器、電子機器、航空宇宙などに使用されます。
7.EPコア
特徴: 優れた磁気シールド、低分布容量、低損失、高インダクタンス、低漏れ、均一磁場。マルチピンボビンはマルチ出力設計をサポートします。
用途: ブロードバンド変圧器、インダクタ、絶縁変圧器、整合変圧器 -- プログラム制御スイッチや精密電子機器で一般的。
8.EFDコア
特徴: 低熱抵抗、低損失、高電力密度、広い周波数範囲。軽量かつ合理的な構造で、表面実装に適しています。
用途: 小型だが高電力を必要とする変圧器 -- 例: 精密機器、モジュール電源、コンピュータ端子出力。
9.Uコア
特長: インピーダンス偏差が小さく、出力電流が高く、インダクタンスが高く、高調波を効果的に抑制します。
用途: コモンモードフィルタリングトランス -- カラー TV、コンピュータ、モニタ、その他の電子機器で広く使用されています。
10.P(ポット)コア
特徴：小型、高インピーダンス、巻きやすい、シールドと放熱のバランスが良い。
用途：キャリアフィルタ、高感度センサ、高効率センサ、電力変換トランス。
11.PQコア
特徴: 低損失、低温度上昇、良好なノイズ耐性。合理的な形状で、広い電力範囲（50W～1000W）をカバーし、実装スペースを節約します。複数のピンにより巻き取りが容易で、組み立てコストが低く、安全要件を満たすのが容易ですが、標準化が困難です。
用途: 主電源変圧器、駆動変圧器、平滑チョーク、補助電源変圧器 -- 主にネットワーク、通信、電源、および電気機器で使用されます。
12. PMコア
特長: 低漏れ磁束、低損失、高出力、低分布容量。
用途: 主変圧器、駆動変圧器 -- 超音波洗浄、レーザー機器、その他の高出力用途でよく使用されます。
13.RMコア
特徴: 優れたシールド、強力な干渉防止、低漏れ、低分布容量。多ピンボビンにより、多出力設計と高密度実装が可能になります。ただし、熱放散は比較的悪く、安全性遵守コストは高くなります。
用途: 補助電源トランス、駆動トランス、広帯域トランス、キャリアフィルタ、高安定フィルタ - キャリア通信、ネットワーキング、デジタル回路、テレビ、電子機器などで広く使用されています。
最後のメモ
上記では、各コア形状の基本的な特徴と代表的な用途について説明しました。実際には、最終的な選択では、動作周波数、電力レベル、冷却条件、予算も考慮する必要があります。 Guangdong Haoer Electronics Co., Ltd. および Foshan Pin'er Electronics Co., Ltd. の当社チームは、お客様の特定のアプリケーションに基づいてカスタマイズされたコアおよび磁気コンポーネントのソリューションを提供できます。
