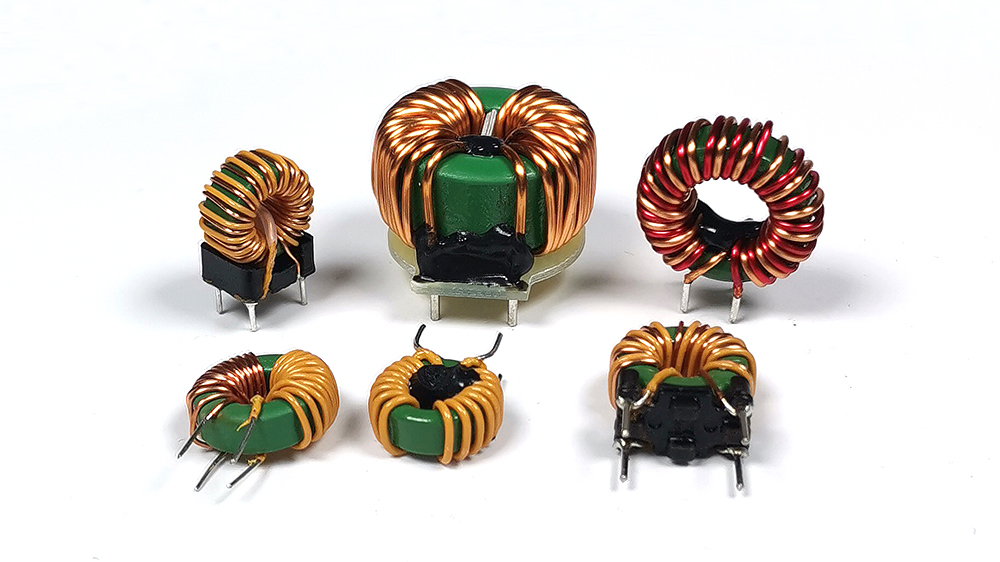

高出力トロイダルインダクタPV インバータ、エネルギー貯蔵コンバータ、高出力 SMPS、EV 充電器で使用されます。高いスイッチング周波数で安定した特性を維持しながら、数十から数百アンペアの DC バイアスに対応する必要があります。
2 つのパラメータはよく混同されます。
● 飽和電流 (Isat) -- 電流スパイク下でどれだけのインダクタンスが残るかを示します。コアが飽和すると、インダクタンスが急激に低下し、リップル抑制が失われ、回路保護が作動する可能性があります。エンジニアリングの実践では、一般にピーク電流でのインダクタンスの 20 ～ 30% の低下が許容されます。
●温度上昇電流（Irms）・・・発熱に関係します。銅損 (I² × DCR) と鉄損が主な熱源です。過度の温度上昇はインダクタの寿命を縮め、周囲の部品に影響を与えます。
ヒント: 最初のパス選択の成功率を向上させるために、単なる電力定格ではなく実際の電流波形を提供します。
コアの材質によって性能の限界が決まります。ハイパワーの一般的なオプション:
● センダスト (Fe-Si-Al) -- 高出力エネルギー貯蔵に最適です。分散されたエアギャップにより、優れた DC バイアス能力が得られます。ほぼゼロの磁歪により、可聴ノイズが除去されます。サーバー電源や産業機器に最適です。
● フェライト -- 高周波損失が低く、コストが低くなりますが、飽和が激しく、エネルギー貯蔵が不十分です。高出力アプリケーションではギャップが必要となるため、プロセスが複雑になり、漏れ磁束が増加します。
● 鉄粉 -- 低コストで、重要でないフィルタリングやスペースの制約が少ない低周波用途に適しています。
すべての回路に高価なセンダストが必要なわけではありません。実際の要件に基づいて選択してください。
ハイパワーインダクタには太いマグネットワイヤまたはリッツ線が使用されます。巻線の均一性は寄生容量と Q 値に影響します。
機械的な取り付けも重要です。固定されていないトロイドは振動により絶縁体が摩耗し、短絡を引き起こす可能性があります。保護オプションには、ベース プレート、熱収縮チューブ、またはエポキシ ポッティングが含まれます。
結論
選択中高出力トロイダルインダクタ技術的パラメータの正確な一致が重要です。優れたサプライヤーは、認定された製品だけでなく、事前のデザインイン サポートも提供します。アプリケーションに適したものを選択してください。必ずしも最もコストがかかるものではありません。
