最近の電子機器の設計や製造において、テスト中に機器が突然フリーズしたり、データ転送で頻繁にエラーが発生したり、オーディオ機器から不快な「ジー」という音が発生したりする状況に遭遇したことがありますか?これらの一見難しい問題は、多くの場合、電磁干渉 (EMI) という目に見えない脅威に関連しています。
EMI に対抗するために、1 つのコンポーネントが「ゲートキーパー」の役割を果たす、それがコモン モード チョーク フィルターです。この記事は、この重要なコンポーネントの機能を理解し、実践的な洞察を共有するのに役立ちます。

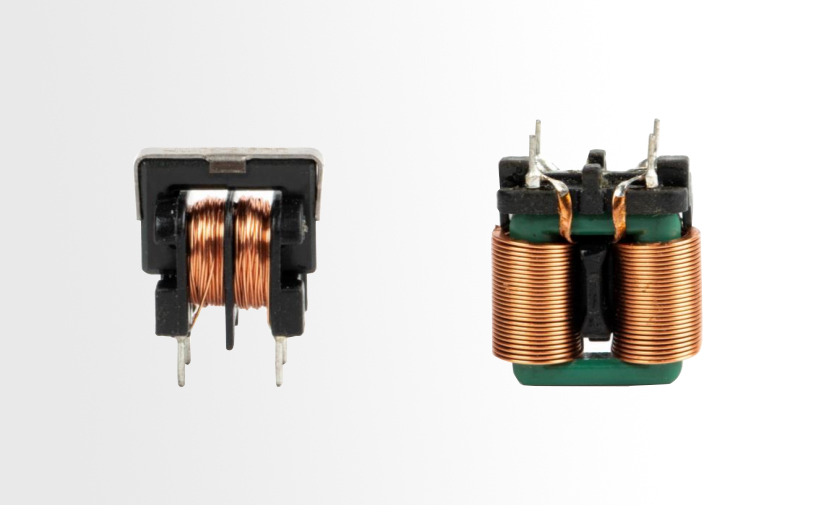

コモンモードチョークは比較的単純な構造を持ち、閉じた磁気コアに逆方向で同じ巻数の 2 つの巻線が巻かれています。本質的には、回路内の「不良信号」に特化したチェックポイントとして機能します。
1. コモンモードとディファレンシャルモード -- フィルタのターゲットを理解する
コモンモードチョークの役割を理解するには、まず回路内の 2 種類のノイズを区別する必要があります。
● ディファレンシャルモード干渉 -- 2 本の信号線 (電源のライブとニュートラルなど) の間に存在します。ノイズ電流は逆方向に流れ、通常は内部回路のリップルによって発生します。
● コモンモード干渉 -- グランドを基準にして両方の回線に発生します。ノイズ電流は同じ方向に流れ、通常は外部電磁放射または接地ループの問題によって発生します。
サーキットを高速道路に例えると、ディファレンシャルモード干渉は車が逆走するようなもので、比較的対処しやすいものです。ただし、コモンモード干渉は道路全体が振動するようなもので、より破壊的です。
魔法は磁束の相殺と強化にあります。
1. 必要な信号に対して透過的 (差動モード電流): 通常の電流が 2 つの巻線 (1 つは入力、もう 1 つは出力) を流れると、コア内で発生する磁束は逆になり、互いに打ち消し合います。したがって、チョークは通常の信号に対して非常に低いインピーダンスを示し、ほとんど減衰せずに通過します。
2. 干渉（コモンモード電流）を強力にブロック：コモンモードノイズが発生すると、両巻線に同じ方向に電流が流れ、同じ方向に流れる磁束が発生します。磁束が追加されると、インダクタンスが大幅に増加します。チョークはノイズに対して非常に高いインピーダンスを示し、ノイズを効果的に吸収またはブロックします。
今日のデジタル時代では、USB 通信や HDMI 高解像度伝送から CAN バスの自動車エレクトロニクスに至るまで、高速信号が関係するあらゆる場所でコモンモード チョークが不可欠です。彼らの具体的な役割は次のとおりです。
1. 信号品質の向上 -- USB、Type-C、HDMI などのインターフェイスでは、高周波コモンモード ノイズを効果的に除去し、データの整合性を確保し、エラー率を低減します。
2. EMC 放射の抑制 -- 製品が EMC (電磁両立性) テストに合格するのを支援します。多くの製品は認証時の放射試験に不合格となり、適切なコモンモードチョークを追加することで問題が解決することがよくあります。
3. 回路の保護 -- 外部からの静電気放電や高周波ノイズが機器に侵入してチップに損傷を与えたり、システムクラッシュを引き起こしたりするのを防ぎます。
広東豪爾電子有限公司 標準的なインダクタ コンポーネントを提供するだけでなく、完全な EMC ソリューションの提供にも取り組んでいます。機器の干渉、不十分なフィルタリング、スペースの制約などの問題に直面している場合は、カスタム サンプルと技術サポートについてお問い合わせください。
