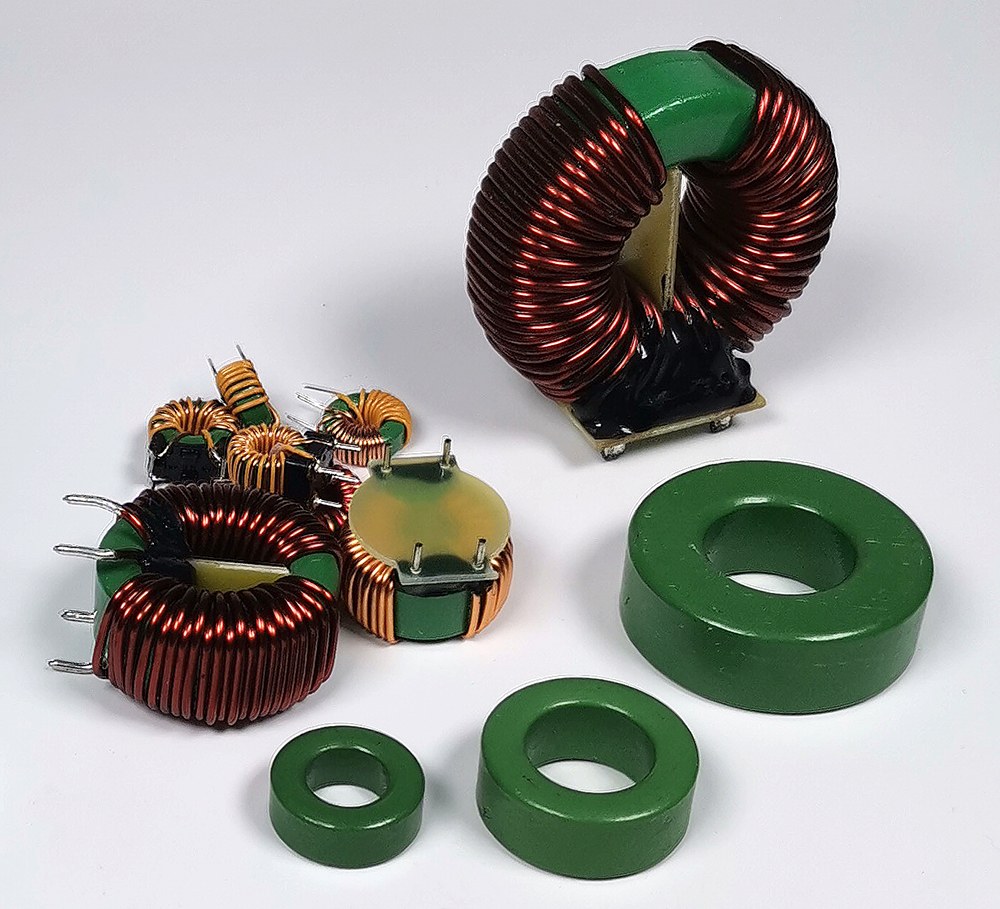

で広東豪爾電子有限公司Foshan Pin'er Electronics Co., Ltd. では、トロイダルトランスのコア材料選択の重要性に関する技術的な問い合わせが頻繁に寄せられています。答えは明確に肯定的です。コアの材質は変圧器の性能に決定的な影響を及ぼします。中心的な機能コンポーネントとして、磁気コアは、エネルギー効率、熱挙動、電力供給能力、および動作信頼性という 4 つの重要な性能パラメータを制御します。以下は、これらの相互に関連する要因の技術的に根拠のある分析です。
透磁率は、印加された磁場の下で磁束の形成をサポートする材料の能力を定量化します。より高い透磁率を示す材料により、巻線間のより効果的な磁束鎖交が可能になり、それによって特定の入力に対する電力伝送効率が向上します。たとえば、高純度の方向性ケイ素鋼は優れた浸透性を示します。このようなコアを組み込んだトロイダルトランスは、より強力で均一な磁場を生成し、二次電圧と電流出力が向上し、その結果、定格電力が向上します。対照的に、低透磁率の材料（標準グレードのフェライトや不純鉄合金など）は磁束伝導能力が低下し、最適ではない電力変換と出力容量の低下につながります。
コア損失には、ヒステリシス損失と渦電流損失が含まれます。どちらも交流磁気励起に固有のものです。高級ケイ素鋼は、厳密に制御された冶金学的組成と積層形状を特徴とし、非常に低い総鉄損を実現します。これにより、コア内の抵抗加熱を最小限に抑えながら、二次巻線への最大のエネルギー伝達が保証されます。逆に、コア材料が劣ると損失が増大し、効率が直接的に損なわれ、熱劣化が加速します。動作温度が上昇すると、短期的な性能が低下するだけでなく、絶縁体の劣化が促進され、耐用年数が短くなります。したがって、低損失のコア材料を選択すると、効率と長期信頼性が同時に向上します。
飽和磁束密度 (Bₛₐₜ) は、透磁率が崩壊してコアが非線形で非理想的な動作に陥る前に材料が維持できる磁束密度の上限を定義します。特殊なコバルト鉄やナノ結晶合金などの高 Bₛₐₜ を含む材料は、飽和することなくより大きなピーク電流処理を可能にし、動的負荷条件全体で安定した高出力動作を可能にします。早期に飽和すると、波形の歪み、高調波成分の増加、突然の出力電圧の低下、潜在的なシステムの不安定性が生じ、ミッションクリティカルなアプリケーションでは望ましくない結果が生じます。したがって、大電流または高ダイナミックレンジのアプリケーションでは、Bₛₐₜ を高めたコア材料が厳密に指定されます。
低損失設計により最小限に抑えられていますが、残留熱の発生は避けられません。良好な熱伝導率を備えたコア材料により、ホットスポット、特にコアと巻線の間の界面からの効率的な横方向および軸方向の熱伝導が促進されます。制御された金属添加剤（アルミニウムやニッケルなど）で強化された特定のケイ素鋼の変種は、熱拡散率が著しく改善されています。強化された熱管理により、より低い定常状態の動作温度が維持され、それによって誘電体の完全性が維持され、電気パラメータが安定し、延長されたデューティ サイクルにわたって持続的な高出力出力がサポートされます。したがって、設計寿命と現場での信頼性を達成するには、堅牢な熱性能が不可欠です。
コア材料の選択は、単にコンポーネントレベルのエンジニアリング上の考慮事項ではなく、トロイダルトランスの機能、効率、寿命の基礎的な決定要因となります。 Guangdong Haoer Electronics Co., Ltd. と Foshan Pin'er Electronics Co., Ltd. では、中核仕様に対してパフォーマンス主導のアプリケーション固有のアプローチを採用し、効率の最適化、出力密度の最大化、または高い周囲条件下での熱回復力の正確な要件を満たすために、材料の選択 (高級方向性ケイ素鋼、アモルファス合金、ナノ結晶複合材料など) を調整します。材料の卓越性に対する当社の取り組みにより、すべてのトロイダル トランスが実際の運用要求の下で、一貫性があり、信頼性が高く、忠実度の高い電力変換を実現できるようになります。
