高周波トランスは、スイッチング電源の「心臓部」として、エネルギー伝送、電圧変換、電気絶縁という 3 つの重要な役割を果たします。その性能は、電源の効率、サイズ、EMI レベルに直接影響します。この記事では、アプリケーション シナリオに基づいて、中核となる選択テクニックを分析します。

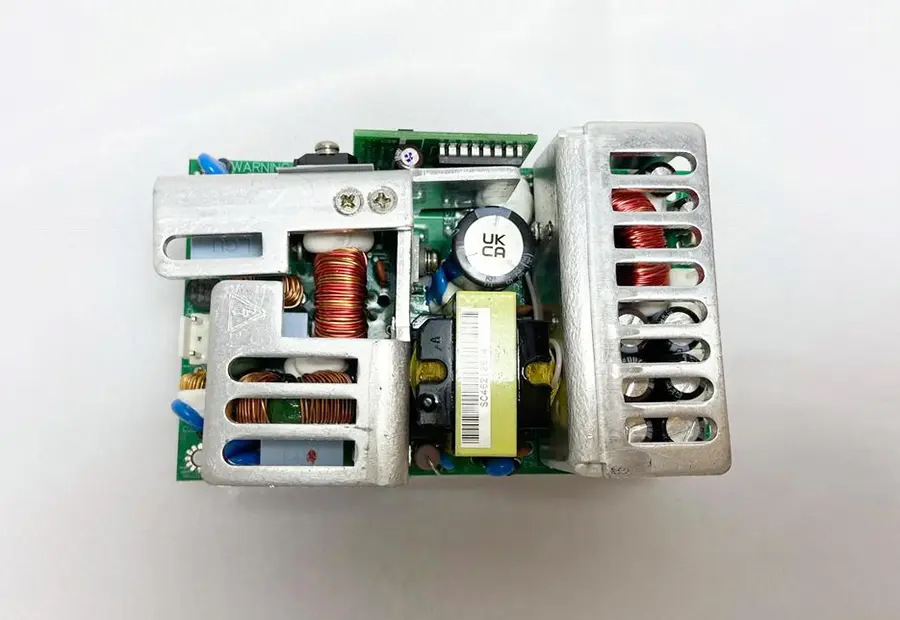

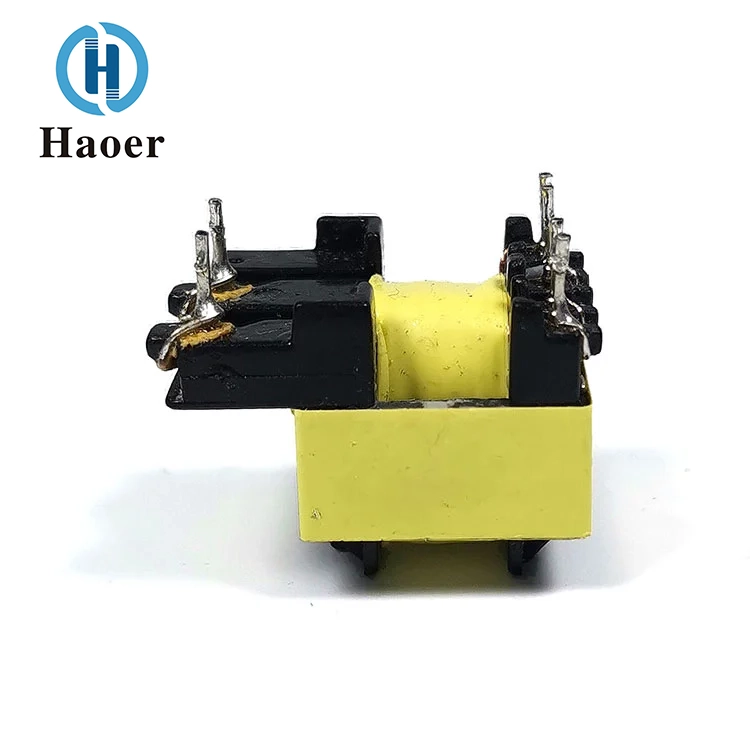

スイッチング電源の中核となる高周波トランス
エネルギー伝達ハブ: 磁気コアと巻線の結合を通じて、DC パルスエネルギーが二次側に効率的に伝達されます。電源周波数トランスと比較して、高周波設計により体積を最大 70% 削減できます。
電気絶縁バリア: 一次巻線と二次巻線の間の絶縁層は、安全基準を満たし、コモンモード干渉をブロックするように設計されています。一般的な絶縁電圧要件は通常 1.5kV ～ 4kV です。
電圧変換コントローラ：巻数比を調整することで正確な電圧降圧/昇圧を実現します。たとえば、フライバック トポロジでは、巻数比誤差が 5% を超えると、出力電圧が変動する可能性があります。
典型的なアプリケーションシナリオの分析

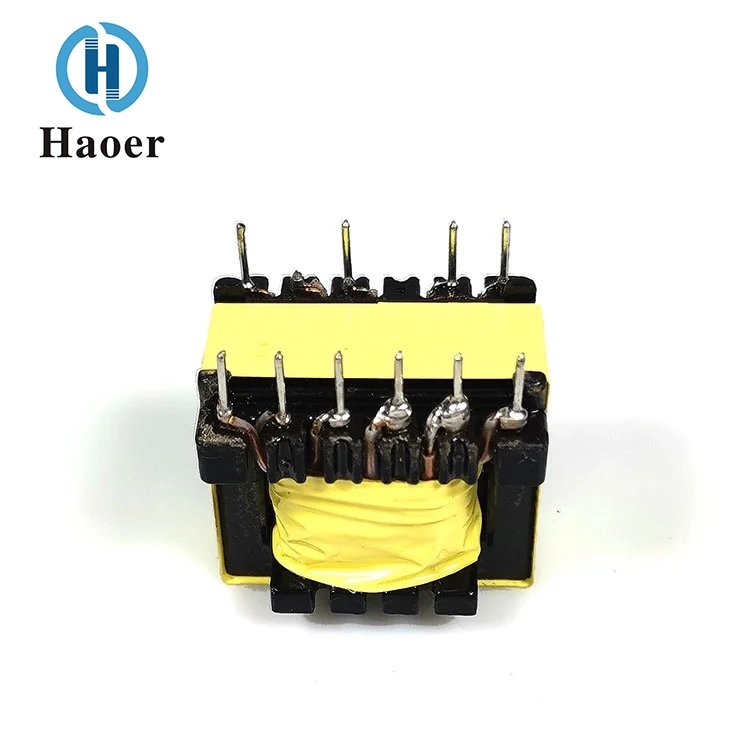

ケース 1: AC/DC アダプター
トポロジ: 主にフライバック設計を使用
変圧器の要件:
コアの種類: 低損失フェライト
巻線構造：三重絶縁電線巻線
主要パラメータ: 漏れインダクタンス < 5% 励磁インダクタンス
事例2：LED駆動電源
主な課題: 高い電力密度と熱放散のバランス
最適化ソリューション:
平面トランスを使用して高さを低くする
分割巻線を採用して表皮効果を最小限に抑えます
整流器ブリッジと組み合わせて変換効率を向上
コンポーネント選択の 3 つの黄金律
磁心材料の選択
酸化鉄: 100kHz 未満のシナリオに適しています
金属磁性圧粉コア：高周波・大電流用途に最適
ナノ結晶: 超高周波および低損失のソリューション
キーパラメータのマッチング
飽和磁束密度: 20% のマージンを確保する必要があります
ウィンドウ使用率: 40% ～ 60% 以内に制御することをお勧めします
温度上昇制限: 全負荷時の温度上昇は ≤ 40℃ である必要があります。
選択ピット回避のヒント: 渦電流損失を無視すると、磁気コアの局所的な過熱が発生し、磁気飽和故障につながる可能性があります。
共同コンポーネントのペアリング

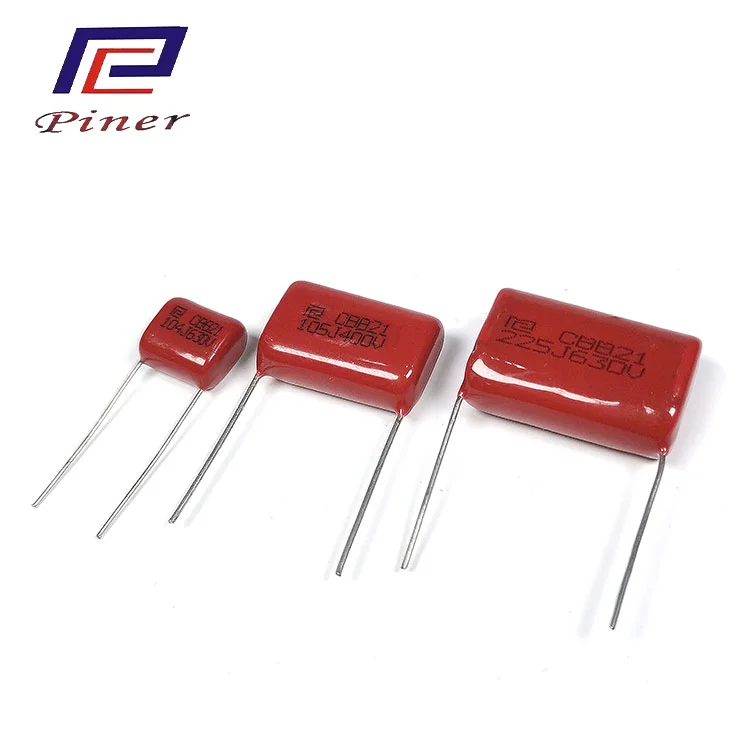

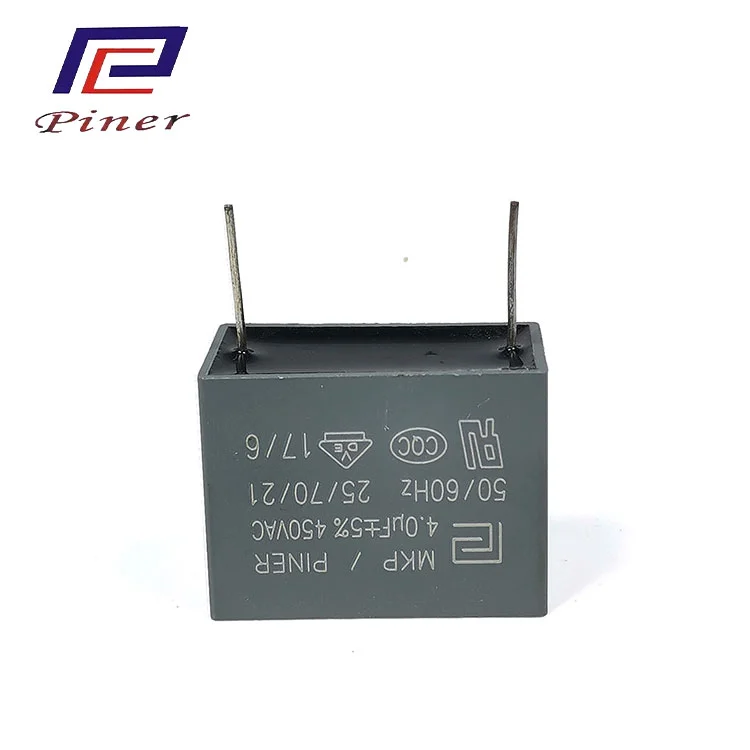

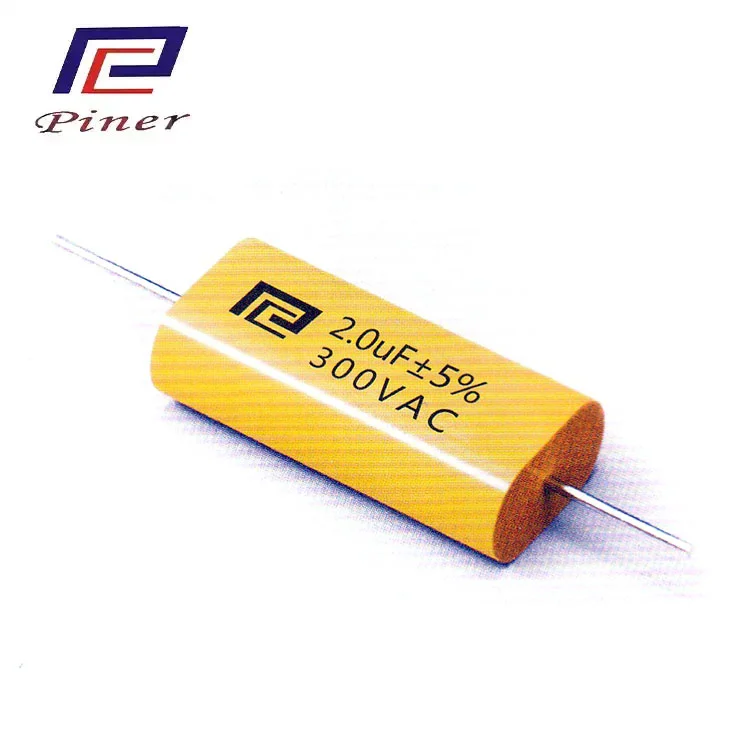

入力フィルタリング: コモンモード干渉を抑制する X/Y コンデンサ
出力整流: スイッチング損失を低減するファストリカバリダイオード
バッファ回路：スイッチングトランジスタを保護するRC吸収ネットワーク
