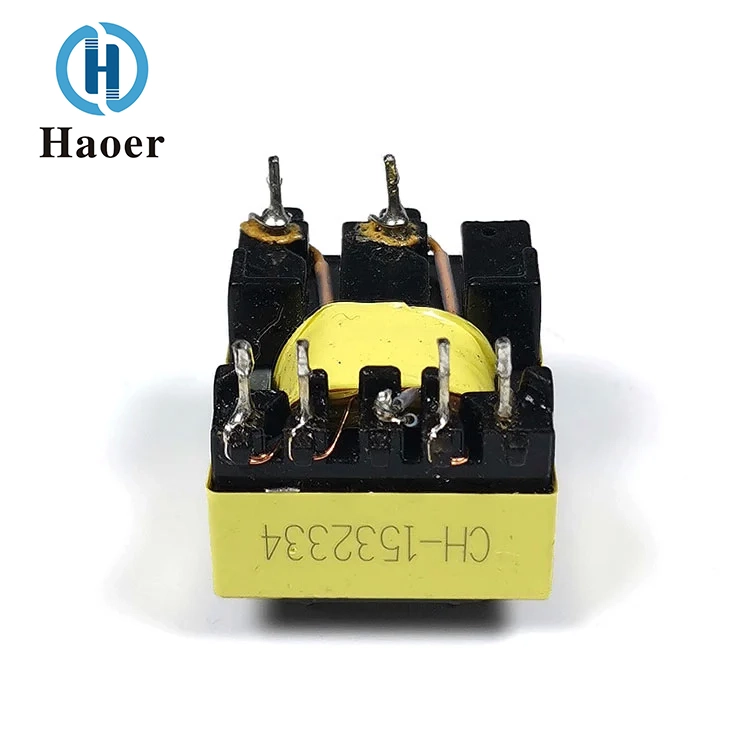

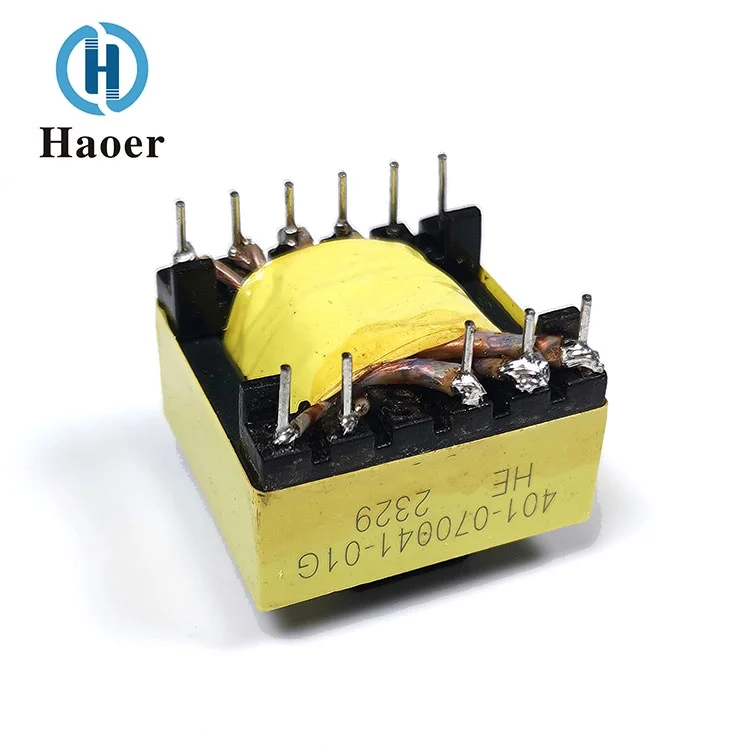

パワーエレクトロニクス技術、新エネルギー技術、通信技術の急速な発展に伴い、高周波変圧器の応用シナリオは拡大し続けています。従来のスイッチング電源分野から、AIデータセンター、新エネルギー、5G通信、車載エレクトロニクスなど複数のハイエンド分野にまで広がっています。小型化、高効率、高速応答という主要な利点により、これらはさまざまな効率的なエネルギー変換システムにおいて不可欠なコアコンポーネントとなっています。同時に、性能を十分に発揮し耐用年数を延ばすためには、合理的な選択と適切な使用も重要です。

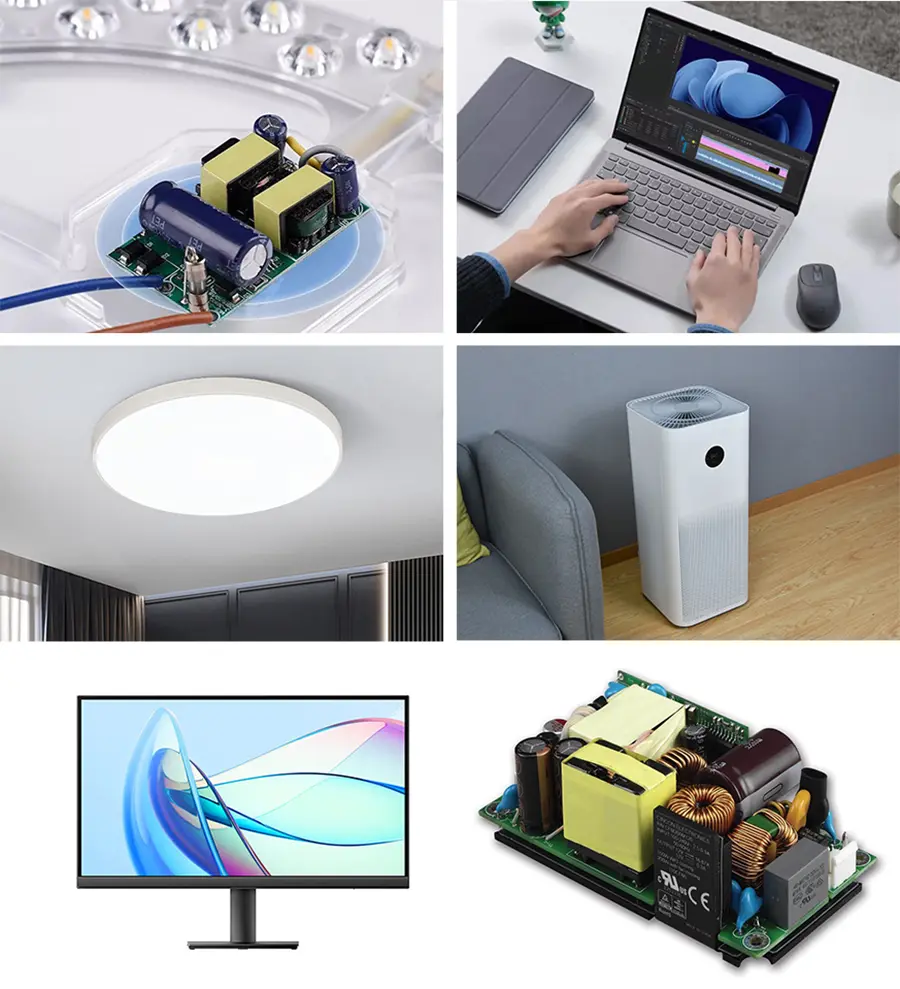

スイッチング電源の分野では、高周波トランスが中核部品であり、パソコンや携帯電話の充電器、サーバー用電源、LED駆動用電源などに幅広く使用されています。高周波動作により、トランスの体積と重量が大幅に削減され、電力密度が増加し、銅損と鉄損が減少します。効率は通常 90% 以上に達し、ポータブル電子機器や小型電源の要件を完全に満たします。例えば、携帯電話の充電器の小型化は、主に高周波トランスの応用によるもので、動作周波数が数十kHz、さらにはMHzレベルまで高まり、充電器のサイズが大幅に縮小され、持ち運びが容易になります。

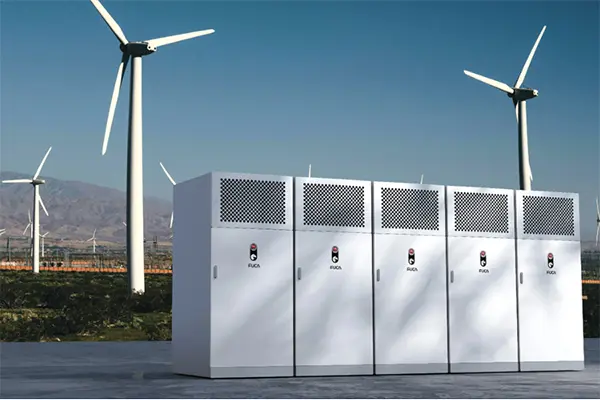

新エネルギーおよびパワーエレクトロニクスの分野は、主に太陽光発電インバータや電気自動車の充電ステーションなどの高周波変圧器の重要なアプリケーションシナリオです。太陽光発電インバーターでは、電気絶縁と昇圧を実現するために高周波変圧器が使用され、ソーラーパネルから出力される DC 電力を系統に接続できる AC 電力に変換します。小型・軽量化の利点があり、分散型太陽光発電所の設置要件に適しています。電気自動車の充電ステーションでは、DC-DC変換モジュールに高周波変圧器を適用して高電圧絶縁（400V～800Vなど）を実現し、体積、重量、効率に関する車載環境の厳しい要件を満たし、電気自動車の充電効率の向上に貢献します。
高周波トランスは、通信・電子機器分野において、基地局増幅器のインピーダンス整合や信号絶縁、5G機器や光モジュールの電源など、主にRF回路やDC-DCモジュールに使用されています。高周波トランスは、コモンモードノイズを効果的に抑制し、信号の完全性を確保する能力により、5G通信の高周波化と小型化の開発要件を満たし、通信機器の安定した動作を保証します。さらに、AI データセンターでは、ソリッドステートトランスのコアコンポーネントである高周波トランスが高電力密度電源アーキテクチャの進化をサポートし、電源リンクの大幅な短縮と電源効率の向上により、AI 機器の安定動作を確実に電力サポートします。
故障を防ぎ、寿命を延ばすために、使用プロセス中は次の点に注意する必要があります。
1. 動作パラメータを厳密に管理します。定格電圧、定格電流を超えて使用しないでください。過熱や焼損を引き起こす可能性がある磁気コアの飽和や電流の急激な増加を避けてください。
2. 動作周波数が設計範囲内であることを確認してください。周波数が低下すると磁気コアが飽和する可能性があり、周波数が上昇すると鉄損と巻線の高周波損失が増大します。
3. 温度監視を実施して、動作温度が断熱システムの限界値を下回っていることを確認し、断熱材の劣化を防ぎます。
4. 直流バイアスを防止してください。フルブリッジおよびハーフブリッジ回路では、回路設計または制御戦略を通じて、非対称駆動電圧によって引き起こされる磁気コアの飽和を回避します。
5. 環境保護に注意を払います。湿気、導電性粉塵、腐食性化学物質を避けてください。長期保管後は使用前に低温エージングを行ったり、徐々に電圧を負荷して性能を安定させることができます。
また、高周波トランスの取り付けや加工にも特別な注意が必要です。取り付けの際は、振動によるコイルの磨耗やピンの破損を防ぐためにしっかりと固定する必要があります。巻線中、安全規制を満たすために絶縁距離を確保する必要があります。真空含浸処理により機械的強度が向上し、放熱性と防湿性能が向上します。ピンをはんだ付けするときは、はんだがコイルに浸透したり、絶縁層が焼けたりするのを防ぐため、過熱を避けてください。試験・検証プロセスでは、インダクタンス、漏れインダクタンス、巻数比、絶縁耐圧などの検出に重点を置く必要があります。
