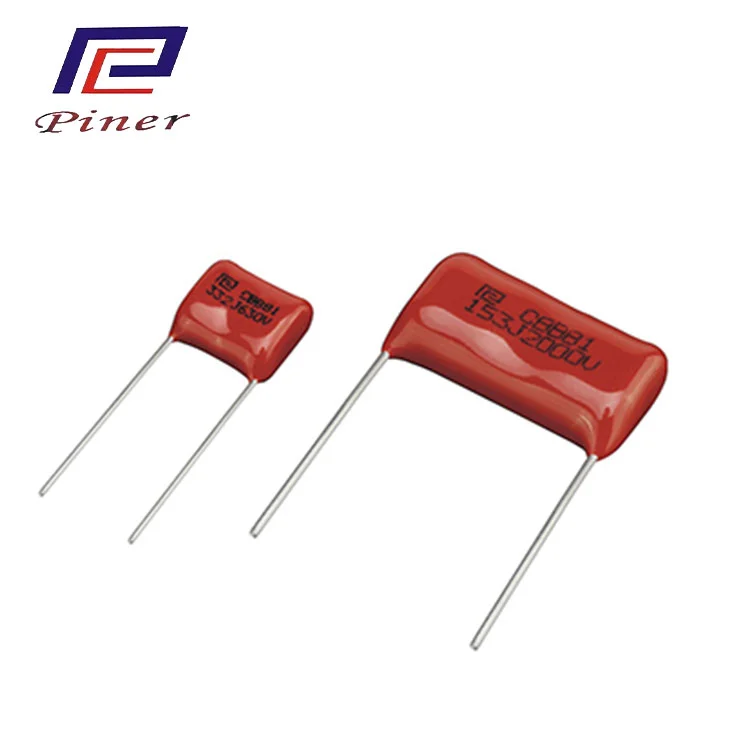

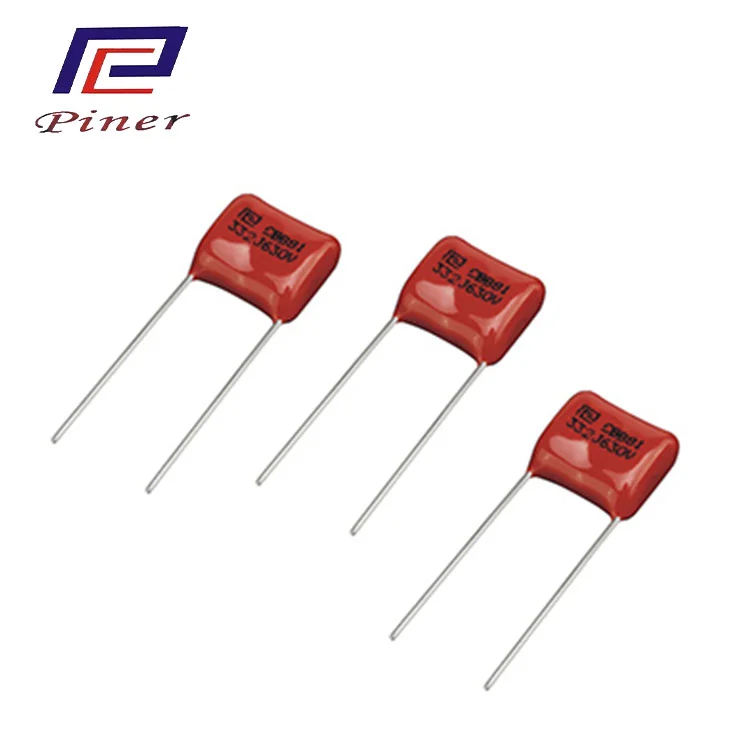

高耐電圧と高絶縁: Piner Factory が製造する高過電流制御ボード パルス コンデンサに使用されているポリプロピレン材料は、高い固有耐電圧を備えています。
低損失（低D値）：誘電損失角の正接が極めて小さいため、高周波での発熱が少なく、高効率です。
優れた周波数特性：周波数に対する静電容量の変化が少なく、高周波回路に適しています。
良好な温度安定性：容量の温度係数が負であり、直線性が良好です。
高いパルス電流耐性: アルミ箔電極と低 ESR のおかげで。
自己修復機能：長期稼働の信頼性が向上します。
| 参考規格 | GB14579 IEC60384-17 |
| 気候カテゴリー | 40/85/21 |
| 定格電圧 | DC1000V～DC3000V |
| 静電容量範囲 | 0.001μF～1.0μF |
| 静電容量許容差 | ±5%(J)±10%(K) |
| 端子間耐電圧 | 2.5Un DC (10秒) |
| 絶縁抵抗（20℃にて） | 端子間≧30000MΩCR≦0.33uF (100vdc 60s) ≥7500s CR>0.33uF (100vdc 60s) |
| 誘電正接 | DF≤0.0010 (10KHz) |
寸法単位:mm
| 定格キャップ。 | DC1000V | 1600VDC | DC2000V | ||||||||||||
| W | H | T | P | ΦD | W | H | T | P | ΦD | W | H | T | P | ΦD | |
| 0.0022μF | 18 | 12.5 | 6.5 | 15 | 0.8 | 18 | 12.5 | 6.5 | 15 | 0.8 | 18 | 12.5 | 7 | 15 | 0.8 |
| 0.0047μF | 18 | 14.5 | 9 | 15 | 0.8 | 18 | 12.5 | 9 | 15 | 0.8 | 18 | 15 | 9.5 | 15 | 0.8 |
| 0.0056μF | 18 | 14 | 8.5 | 15 | 0.8 | 18 | 14 | 8.5 | 15 | 0.8 | 25 | 13.5 | 8 | 22 | 0.8 |
| 0.0068μF | 18 | 13.5 | 7.5 | 15 | 0.8 | 18 | 13.5 | 7.5 | 15 | 0.8 | 25 | 14.1 | 8.5 | 22 | 0.8 |
| 0.0082μF | 18 | 14 | 8.5 | 15 | 0.8 | 18 | 14 | 8.5 | 15 | 0.8 | 25 | 15 | 9 | 22 | 0.8 |
| 0.010μF | 18 | 12 | 7 | 15 | 0.8 | 18 | 12 | 7 | 15 | 0.8 | 25 | 16.5 | 11 | 22 | 0.8 |
| 0.015μF | 18 | 15.5 | 10 | 15 | 0.8 | 18 | 15.5 | 10 | 15 | 0.8 | 25 | 14 | 8.5 | 22 | 0.8 |
| 0.020μF | 18 | 17 | 10 | 15 | 0.8 | 18 | 17 | 10 | 15 | 0.8 | 25 | 16 | 9 | 22 | 0.8 |
| 0.022μF | 18 | 17.5 | 10.5 | 15 | 0.8 | 18 | 17.5 | 10.5 | 15 | 0.8 | 25 | 15.5 | 10 | 22 | 0.8 |
| 0.024μF | 18 | 18 | 10.5 | 15 | 0.8 | 18 | 18 | 10.5 | 15 | 0.8 | 25 | 17 | 9.5 | 22 | 0.8 |
| 0.027μF | 25 | 15.5 | 8 | 22 | 0.8 | 25 | 15.5 | 8 | 22 | 0.8 | 25 | 17.5 | 10 | 22 | 0.8 |
| 0.030μF | 25 | 15.5 | 8.5 | 22 | 0.8 | 25 | 15.5 | 8.5 | 22 | 0.8 | 25 | 18.5 | 11 | 22 | 0.8 |
| 0.039μF | 25 | 16.5 | 9.5 | 22 | 0.8 | 25 | 16.5 | 9.5 | 22 | 0.8 | 25 | 20 | 12.5 | 22 | 0.8 |
| 0.10uF | 34 | 19 | 11.5 | 31 | 0.8 | 34 | 19 | 11.5 | 31 | 0.8 | 34 | 29 | 21.5 | 31 | 0.8 |
注: 上記のサイズは参考値です。お客様の要件に応じてカスタマイズが可能です。
CBB81 は、その高電圧、高周波、大電流特性により、以下の分野で広く使用されています。
スイッチング電源 (SMPS): 特に高電力アプリケーションにおける入力/出力のフィルター、共振器、および吸収コンデンサとして。
高周波インバータ: UPS、太陽光インバータ、および周波数コンバータの DC サポートおよびバッファ回路。
電子安定器: 蛍光灯、省エネランプ、LED ドライバー回路の共振および力率補正 (PFC) 回路。
電磁加熱：電磁調理器や誘導加熱装置のLC発振回路。
高電圧パルス回路：レーザー装置、X線装置。
オーディオ機器: 低歪み特性により、ハイエンド オーディオ システムの周波数分割ネットワーク。
自動車エレクトロニクス: 電気自動車の充電器、車載電源など

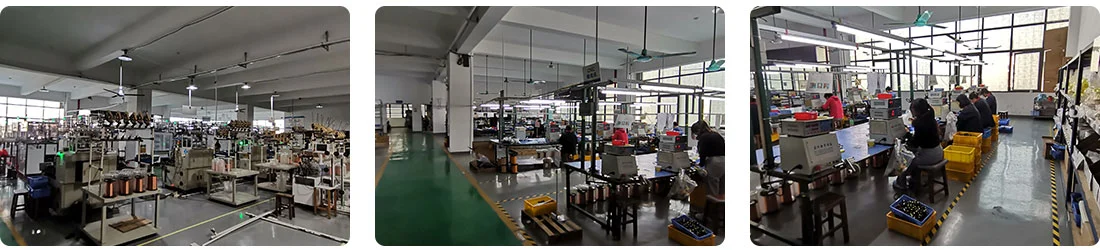

Foshan Pin'er Electronics Co., Ltd.は、開発、設計、生産、販売、アフターサービスを統合したフィルムコンデンサの専門メーカーです。同社の工場面積は3,000平方メートル以上です。 CBB21タイプ、CBB22タイプ、CL21タイプ、CBB60タイプ、CBB61タイプ、X2安全規格コンデンサ、家庭用電磁調理器等およびメタライズドフィルムコンデンサの生産を専門としています。
同社は強力な技術力と研究開発力を持っています。その製品は ISO9001-2015 品質マネジメントシステム認証に厳密に準拠しています。 MKPX2安全規格コンデンサシリーズは、米国のUL認証、カナダのCUL認証、ドイツのVDE認証、中国のCQC認証に合格しています。同社の製品はすべて、欧州連合の最新の環境保護要件を満たしており、RoHS および REACH 規格に準拠しています。電源、通信、オーディオ・ビデオ、カーエレクトロニクス、ホームアプライアンス、デジタルプロダクツ、新エネルギーエレクトロニクス製品分野などのエレクトロニクス完成機の専門的かつ総合的なサービスをワンストップでご提供いたします。
同社には経験豊富な従業員と専門的で効率的な管理チームがおり、研究開発から生産に至るまであらゆる側面が高い基準を満たしていることを保証しています。 Gooder Electronics は常に「技術革新、品質第一、サービス最優先、Win-Win 協力」の原則を堅持し、磁性部品分野への注力を継続的に深め、成長して業界のリーダー企業になるよう努めています。
配送には国際速達サービス (DHL、UPS、TNT、FedEx など) を使用しており、ご要望に応じて航空輸送および海上輸送のオプションも提供できます。
Q: カスタマイズされた製品を提供できますか?
A: はい。商品の仕様、ロゴ、パッケージなどをご要望に応じて調整させていただきます。具体的なデザインや要件を提供してください。実現可能性を評価し、ソリューションを提供します。
質問: 製品の品質をどのように保証しますか?
回答：品質システムに関してはISO9001などの認証を取得しています。製造プロセス中には複数の品質検査段階があります。工場検査レポートの提供や第三者検査（SGSなど）にも対応いたします。
Q: サンプルは提供できますか?サンプルのコストはどのように計算されますか?
A: サンプルのご提供は可能です。通常商品のサンプルは無料ですが、送料はお客様のご負担となります。カスタマイズされたサンプルには費用がかかります。サンプル費用は大量注文後に返金されます。
