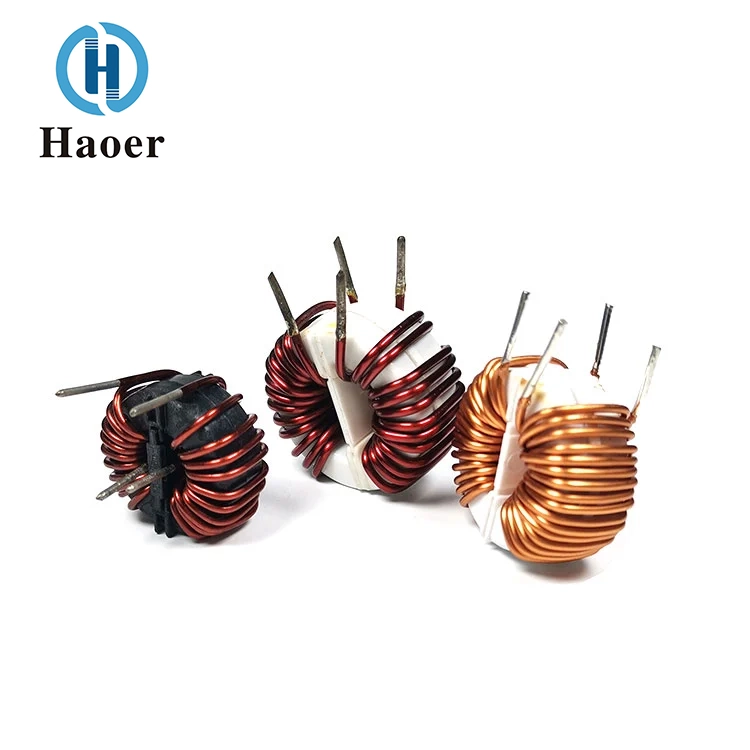

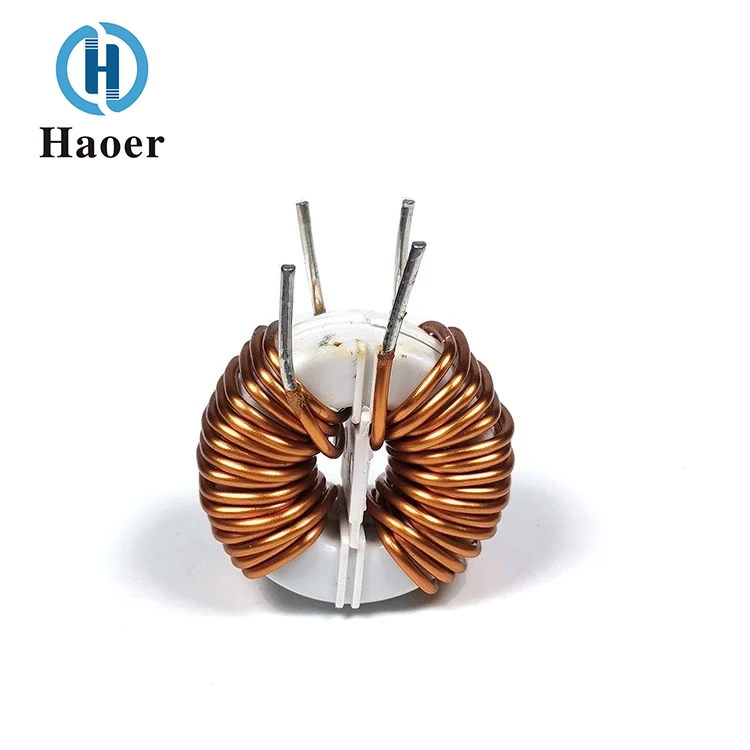

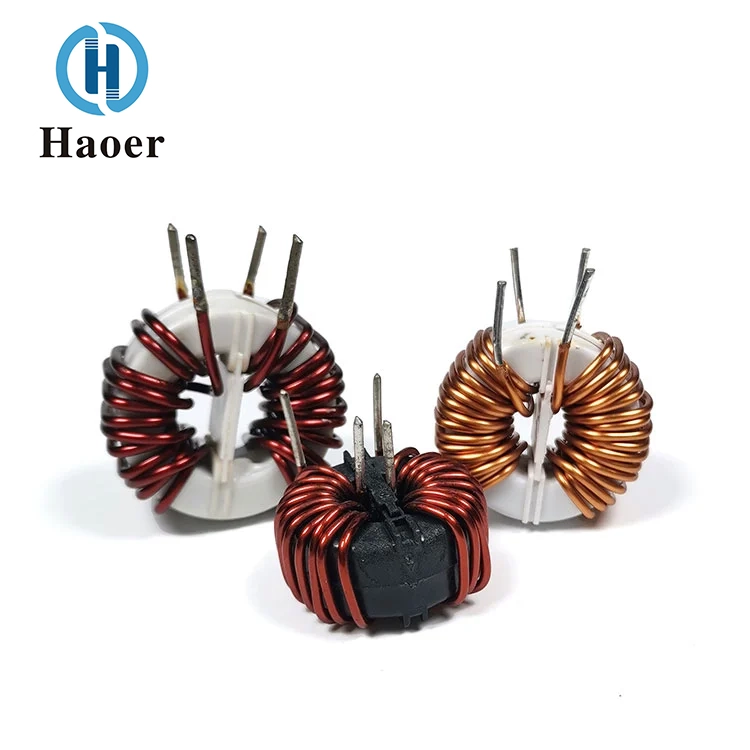

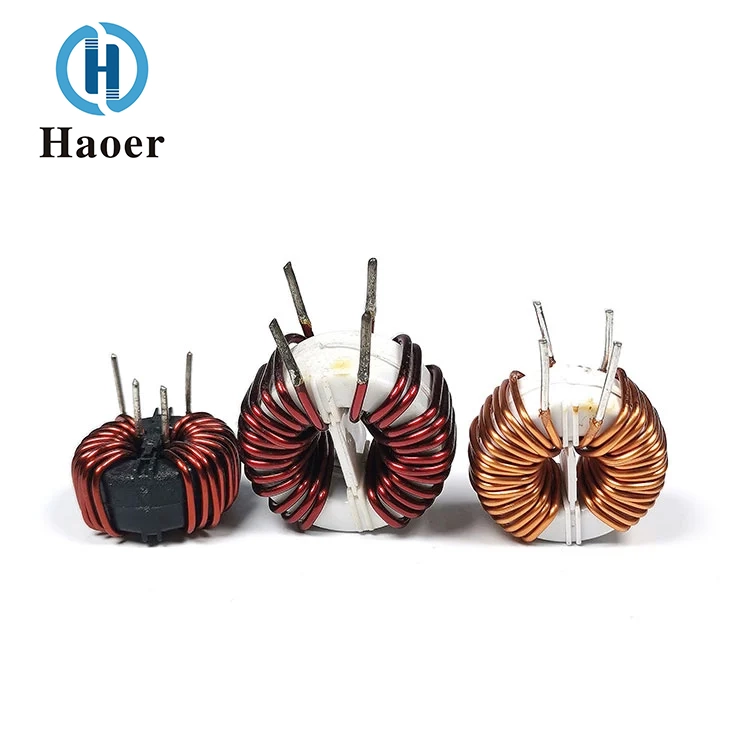

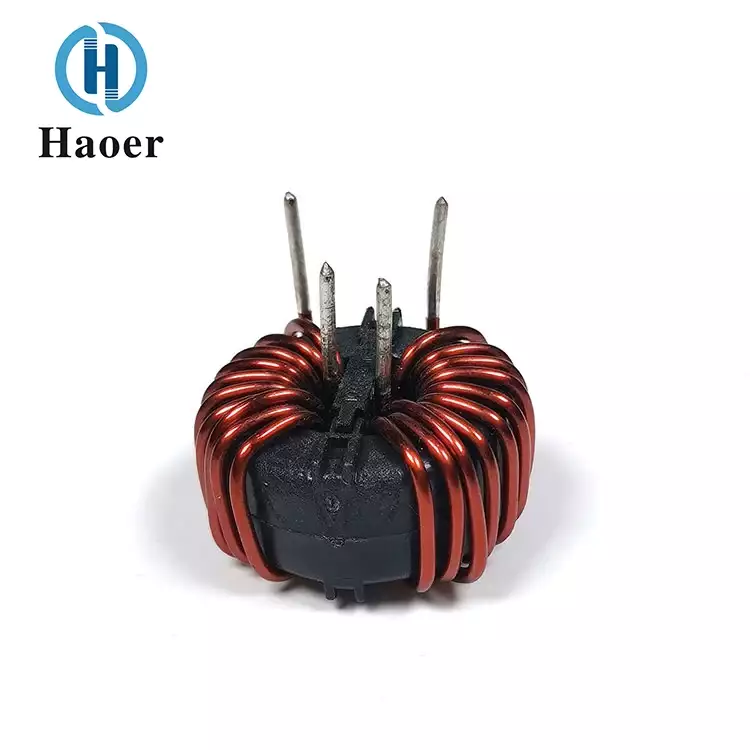

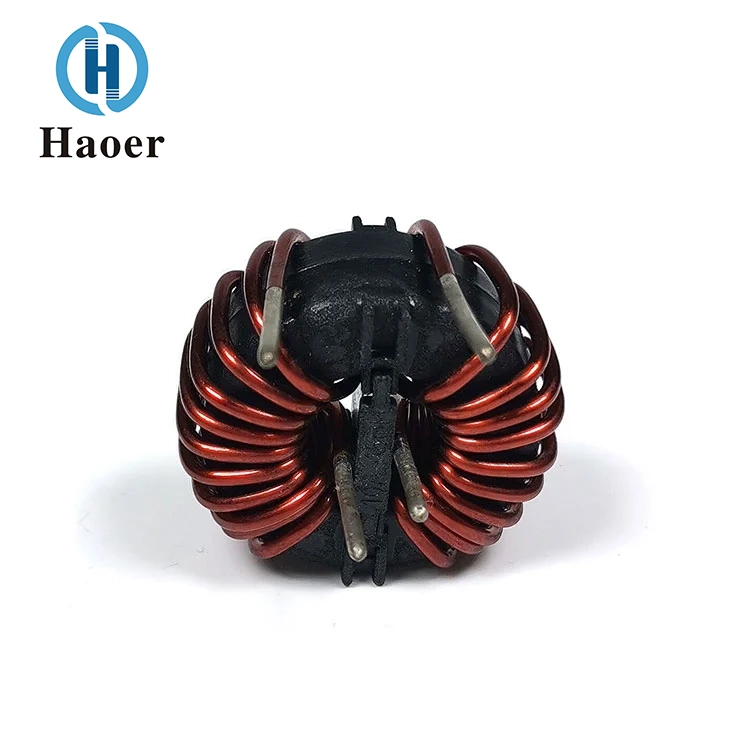

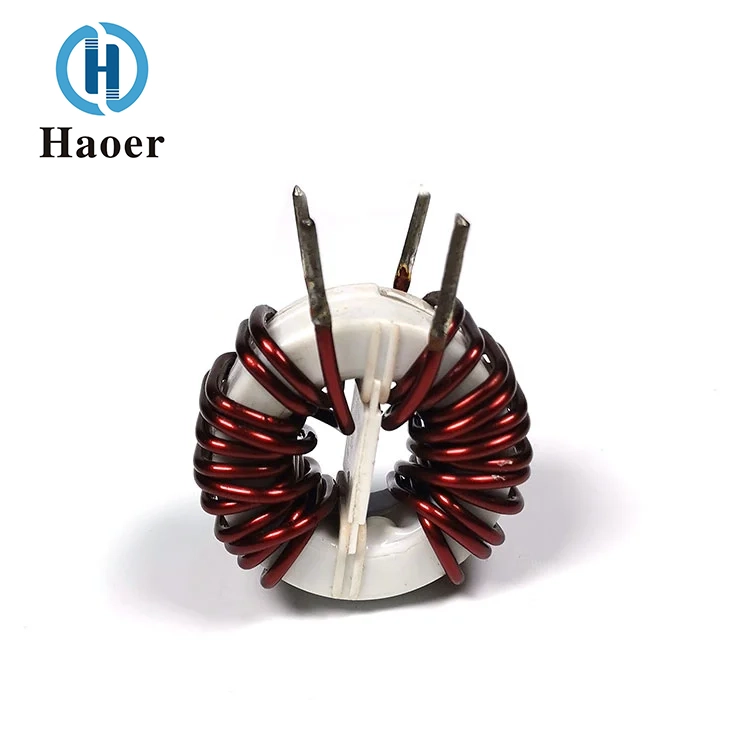

磁気リング コイル アモルファス磁気リング コモンモード インダクタ

Haoer Factory が製造する磁気リング コイル アモルファス磁気リング コモンモード インダクターは、アモルファス合金製のコア磁路を備えた高性能パッシブ フィルター コンポーネントです。左右対称の二重巻きデザインを採用しています。これは、強い電流と広い周波数帯域を伴うシナリオでコモンモード干渉を抑制するために特別に開発されました。アモルファス磁気コアの優れた磁気特性を利用して、新エネルギーや産業用高出力電源などの分野で、従来のフェライトコモンモードインダクタと比較してはるかに優れた安定性と耐干渉能力を実証します。これは、ハイエンドの電源システムにおける電磁両立性設計の中核コンポーネントです。

製品詳細

主な機能と主な利点

超強力な飽和防止機能、高電流シナリオに適しています

アモルファス磁気コアの飽和磁束密度は、従来のマンガン亜鉛フェライトの 2 ～ 3 倍です。数百アンペアの大電流条件下でも、高出力電源システムのコモンモード干渉を安定して抑制でき、充電パイル、太陽光発電インバーター、その他の機器に完全に適応します。

広い帯域幅と低損失、広い抑圧範囲

磁気リングコイルアモルファス磁気リングコモンモードインダクタの動作周波数範囲は50Hz～1MHzで、コア損失は周波数帯域全体にわたって鉄粉コアや鉄-シリコン-アルミニウムコアよりもはるかに低くなります。フェライトコモンモードインダクタと比較して、低周波領域での干渉抑制効果が大幅に向上し、高周波および低周波の両方のコモンモード干渉抑制の要求を満たします。

幅広い温度での磁気安定性、強力な環境適応性

アモルファス磁気コアの透磁率は、-55℃～+150℃の広い温度範囲内で±5%未満の変化であり、フェライト磁気コアの温度ドリフト特性よりもはるかに優れています。産業グレードおよび自動車グレードの機器の厳しい温度要件を満たし、極端な高温および低温環境でも安定した性能を維持できます。

磁気漏れが少なく、優れた電磁両立性

閉じたアモルファス磁性リングのゼロギャップ設計により、磁界放射が最小限に抑えられ、その結果、周囲の敏感なコンポーネント (MCU、センサーなど) への電磁干渉が最小限に抑えられ、追加のシールド対策の必要性がなくなり、回路レイアウトが簡素化されます。

高信頼性、長寿命

アモルファス合金材料は振動や腐食に強いです。巻線は磁気コアと緊密に一体化されており、緩む危険はありません。 AEC-Q200 自動車規格および IP65 保護レベル要件に準拠しており、100,000 時間を超える耐用年数があります。

パラメータ

適用範囲

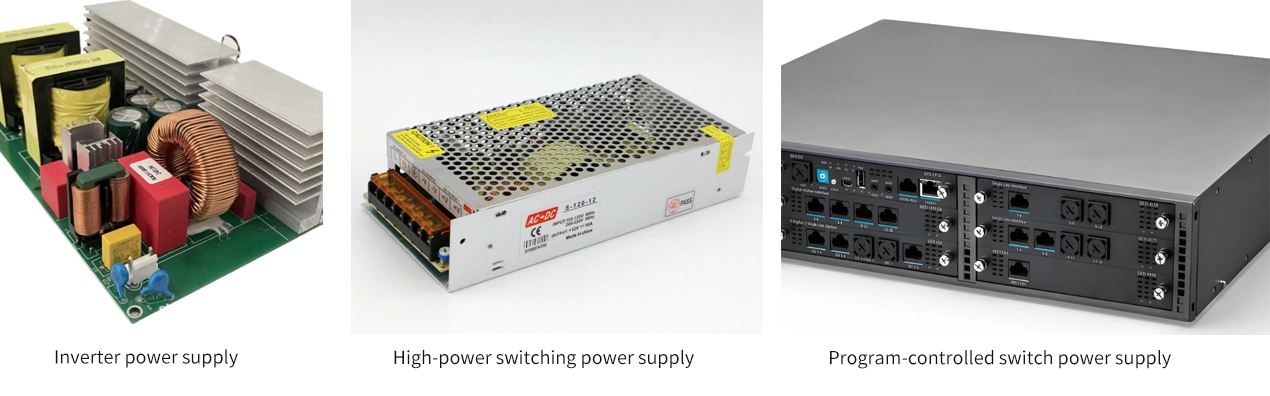

磁気リング コイル アモルファス磁気リング コモンモード インダクタは、インバータ電源、高出力スイッチング電源、プログラム制御スイッチ電源、データ交換インターフェイス コンポーネント、UPS 電源フィルタリングおよびストレージ電源、磁気飽和リアクトル、磁気アンプ、ピーク サプレッサ、電流および電圧トランス、漏れ電流スイッチ トランスで広く使用されています。

企業の強み

2008 年以来、Guangdong Haoer Electronics Co., Ltd. は、精密磁気コンポーネントの信頼できる専門家としての地位を固め、さまざまなハイテク産業の進歩を推進してきました。当社は、照明、家電製品、太陽光発電、UPS、自動車システム、ネットワーク通信の製品の性能を支える重要なコンポーネントである高周波トランス、フィルター、インダクターの製造を専門としています。

当社の成長ストーリーは規模と効率によって決まります。仏山市にあるいくつかの最先端の製造施設、1,000 人を超える専任専門家チーム、年間生産量 1 億個以上により、品質を損なうことなく大量生産を実現しています。当社は、卓越性への取り組みを証明する一連の権威ある認証 (CQC、UL、ISO 9000、TS 16949) とともに、自動化および精密テスト技術への多額の投資によってこれを裏付けています。

Haoer Electronics は、イノベーション、品質中心主義、Win-Win の協力の原則を原動力として、その技術力を進化させ続け、世界のエレクトロニクス業界が明日の課題に正面から立ち向かえるようにする態勢を整えています。

証明書

インダクタの製造プロセス

1.Winding

2.組立自動化。

3.総合試験

4.製品の保管
