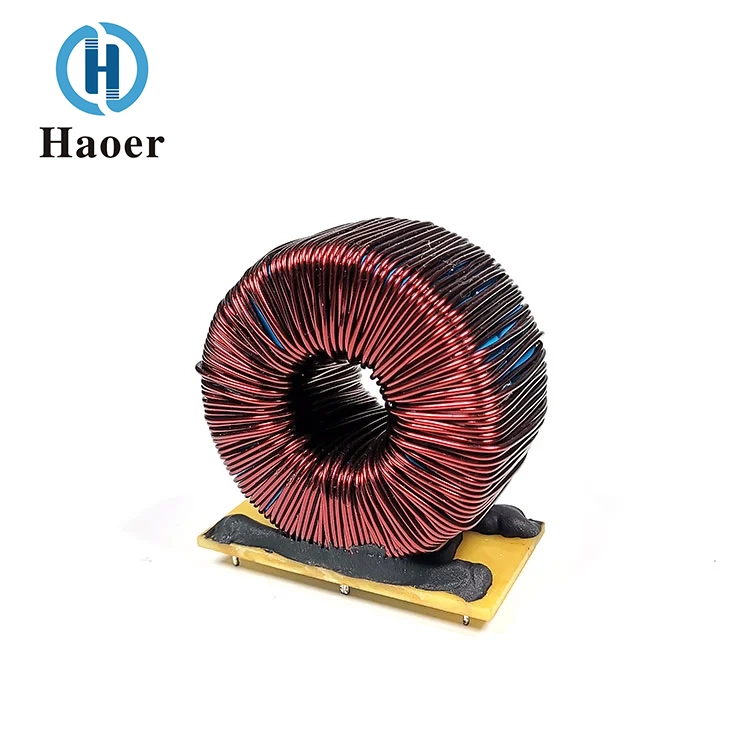

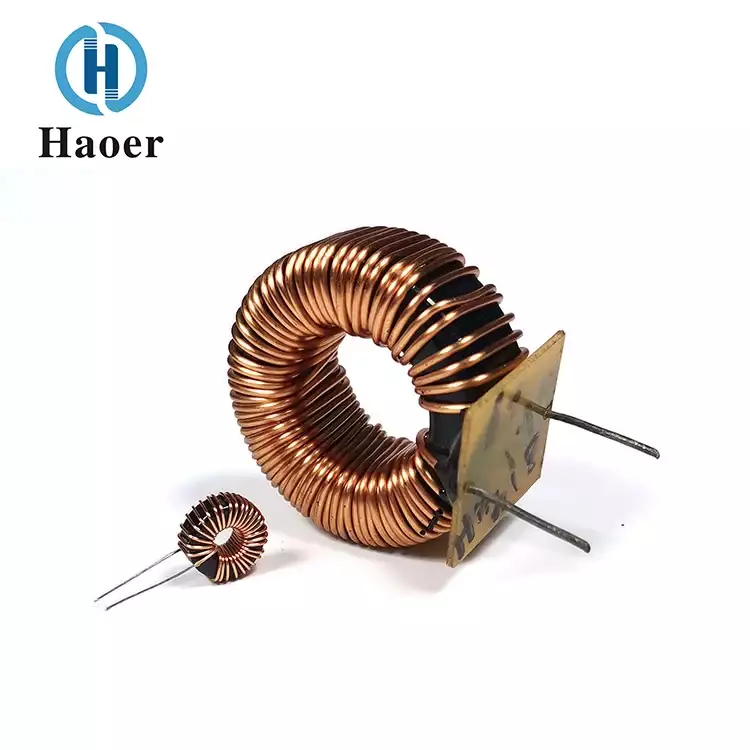

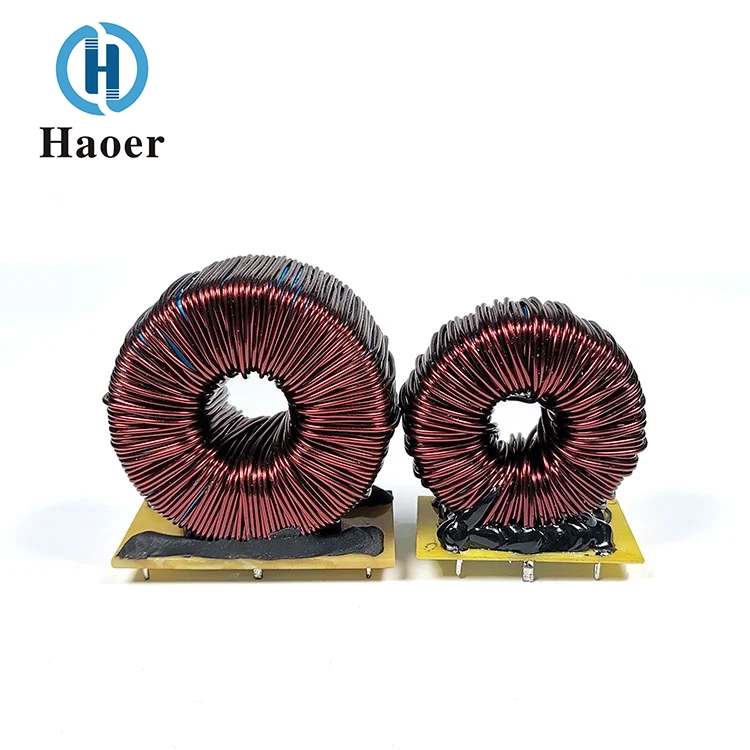

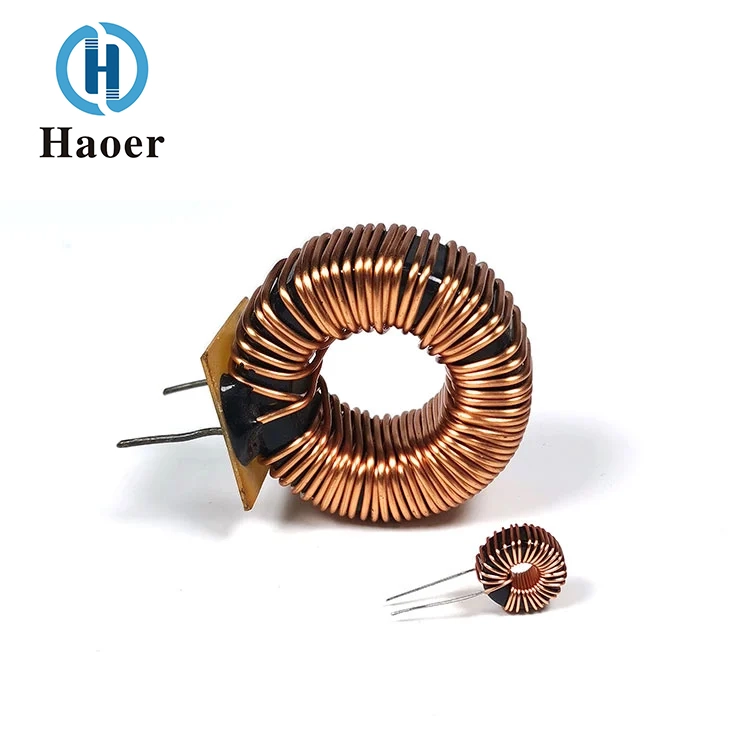

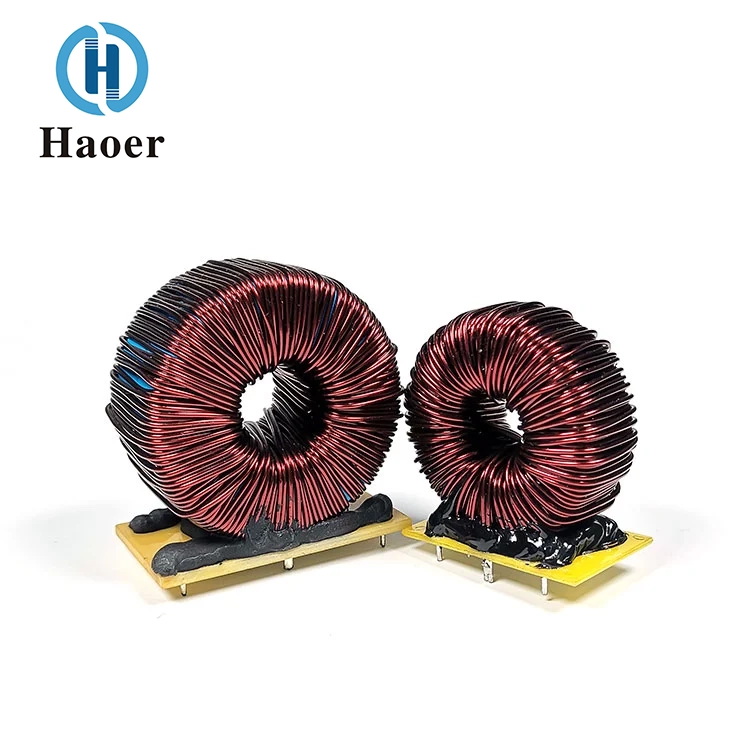

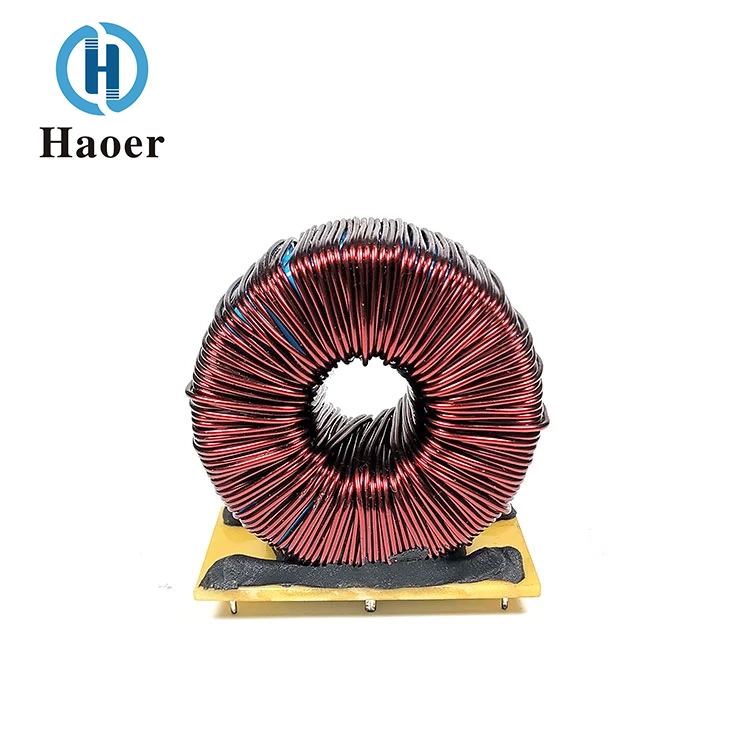

1.コア材料: Haoer Electronics の高品質中国鉄-シリコン-アルミニウム磁気リングコイル差動インダクターは、鉄-シリコン-アルミニウム (Fe-Si-Al) 合金粉末で構成されており、高温安定性、低コア損失、高周波アプリケーションにおける優れた透磁率のために最適化されています。
2.コイル構造: 絶縁層を備えた精密に巻かれた銅線またはアルミニウム線で、渦電流損失を最小限に抑え、効率的なエネルギー貯蔵を保証します。
3. カプセル化: 機械的耐久性、耐湿性、熱弾性を備えた堅牢なエポキシ樹脂または難燃性プラスチックケース (UL94 V-0 準拠)。
| ブランド | ハオエル |
| タイプ | インダクタ（鉄シリコンアルミシリーズ） |
| 動作周波数 | 8khz~1MkHz |
| 出力電力 | 0.05A～2000A |
| 動作温度 | -40℃～+125℃ |
| 保管温度 | -25℃～+85℃ |
| 保管湿度 | 30%～95% |
| 応用 | 交流インダクタンス、出力インダクタンス、ラインフィルタデバイス、力率改善回路など |
鉄-シリコン-アルミニウム磁気リングコイル差動インダクタは、鉄-シリコン-アルミニウムの三元系軟磁性合金粉末をプレス、焼結して作られています。これはコンポーネントのコアパフォーマンスキャリアです。鉄-シリコン-アルミニウム合金は、鉄粉コアの高い飽和磁束密度とフェライトの低損失特性を組み合わせています。透磁率が安定しており、温度係数が低いため、広い温度範囲および周波数範囲でインダクタンス値が安定しています。磁気リングは密閉構造であるため、磁界集中を最大化し、磁気漏れを低減し、周囲のコンポーネントへの電磁干渉を最小限に抑えることができます。
高純度無酸素エナメル銅線を使用しています。巻線は磁性リングの表面に均一かつ密に巻かれており、巻線の両端は対称の接続端子に引き出されています。電流が一方から他方へ流れると、磁性リング内に閉磁路が形成され、コモンモード妨害信号（相線と中性線間の同方向ノイズ）に対しては高いインピーダンスを示し、直流電流や低周波電流に対しては極めて小さいインピーダンスを示し、「直流電流を通し、コモンモード交流を遮断する」機能を実現します。目標とするインダクタンス値と定格電流に応じて線径と巻数を精密設計。
異なる周波数で動作してもノイズは発生しません。優れた安定性を備えた優れた DC バイアス能力。
鉄-シリコン-アルミニウム磁気コアの飽和磁束密度は1.05Tに達することができ、これは通常のマンガン-亜鉛フェライトの飽和磁束密度よりも高くなります。優れた耐DCバイアス性能を備えています。大電流直流スタッキング処理条件下でもインダクタンス値が急激に低下しないため、充電パイルやインバータなどの大電流電源システムに最適です。
鉄、シリコン、アルミニウムの磁気リング コイル差動インダクタの動作周波数範囲は 8 kHz ～ 1 MHz です。コア損失が低いため、コンポーネントの温度上昇が効果的に低減され、回路のエネルギー変換効率が向上します。
鉄-シリコン-アルミニウム磁気コアの透磁率は低いです。 -40℃～+125℃の広い温度範囲内で、インダクタンス値の変動率は±10%未満であり、産業グレードや車載グレードなどの過酷な温度環境に適しています。
密閉磁性リング構造により、磁界放射が大幅に低減されます。オープン形状の I ビーム インダクタと比較して、周囲の敏感なコンポーネントへの干渉が少なく、追加のシールド カバーが必要ないため、回路レイアウトが簡素化されます。
合金磁心は振動や腐食に耐性があります。巻線は磁気コアと緊密に一体化されており、緩む危険はありません。高振動、高湿度の環境下でも長期間安定して動作します。

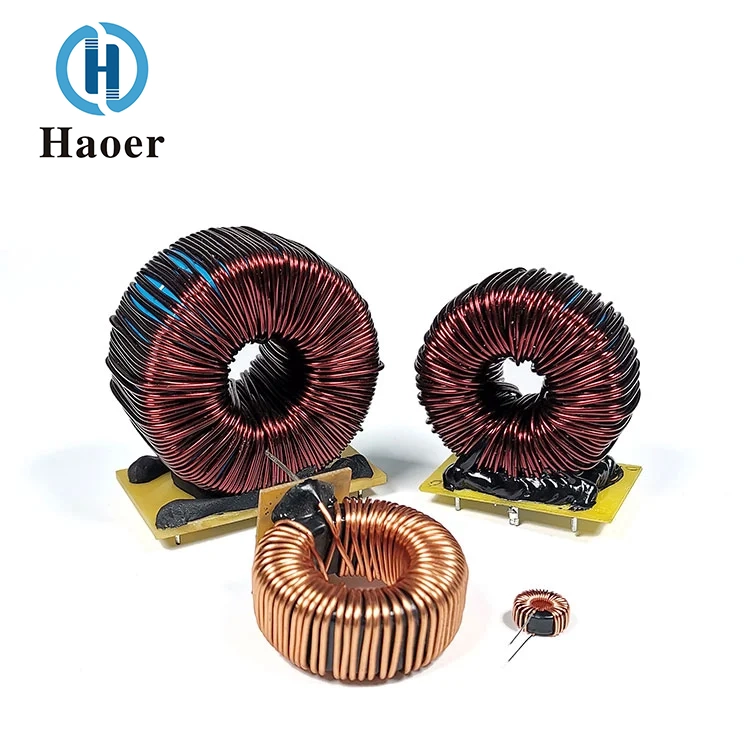

外径は6mmから60mmまであります。
ACインダクタ、出力インダクタ、ラインフィルタ、力率改善回路など
Guangdong Haoer Electronics Co., Ltd. は 2008 年に設立され、高周波トランス、フィルター、インダクターなどの磁気部品の大手メーカーです。当社の製品は、照明、家電製品、太陽光発電、UPS、自動車エレクトロニクス、通信機器などの幅広い業界にサービスを提供しています。

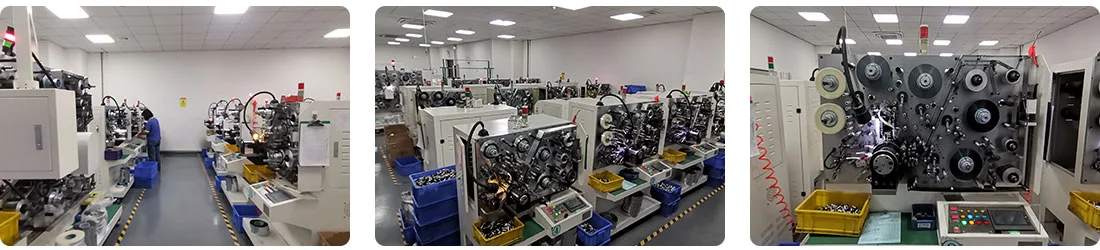

広東省仏山市に複数の生産拠点を置き、従業員 1,000 人を超える従業員を擁し、完全に自動化された生産ラインと高度な検査機器を活用して年間 1 億個を超える生産量を達成しています。同社は CQC、UL、ISO 9000、および TS 16949 認証を取得しており、品質と安全性への取り組みを示しています。
Haoer は、熟練したチームによって推進され、イノベーション、卓越した品質、顧客中心のコラボレーションに導かれ、優れた価値を提供し、世界中のパートナーとの相互成長を促進することに専念しています。
1.Winding
2.組立自動化。
3.総合試験
4.製品の保管
