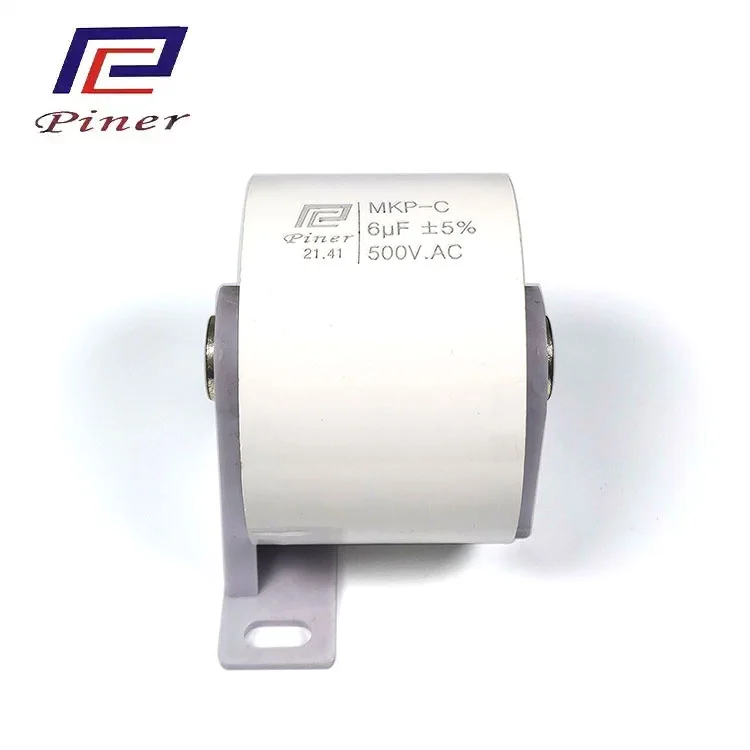

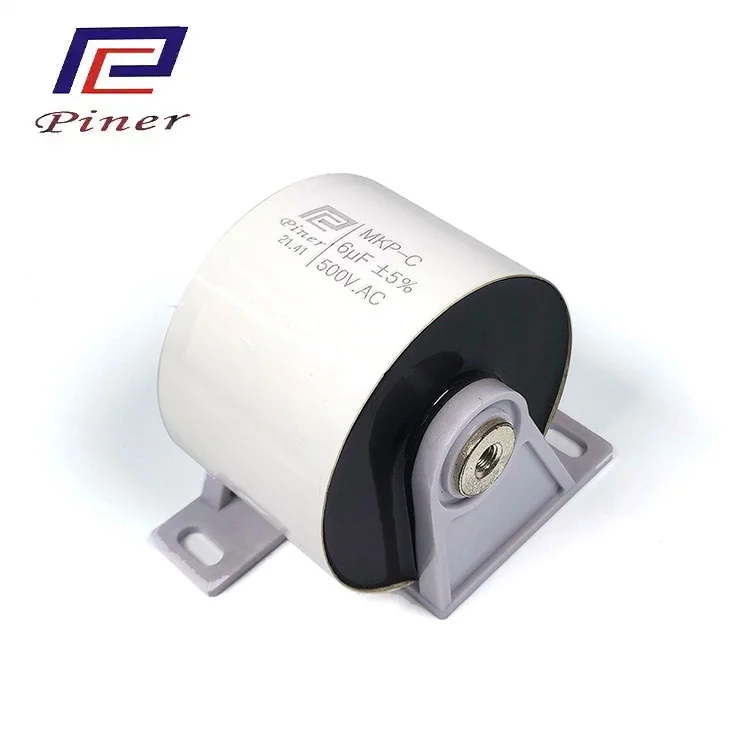

MKP-C フィルムコンデンサ

金属化ポリプロピレンフィルム、特殊金属スプレー、マイラーテープカプセル化、難燃性エポキシポッティング、銅ナットまたはシート端子を使用した無誘導巻線。小型、低浮遊インダクタンス、良好な過電流耐量、安定性特性。各種電源、インバーター、誘導加熱装置などに幅広く使用されています。結合および遮断用の電源出力トランスの一次側との直列接続。

お問い合わせを送信

製品説明

特徴

低消費電力、低損失、高忠実度の信号伝送

継ぎ目のない巻線設計を備えた高品質のポリプロピレンフィルム媒体で、電気損失が極めて低く、さまざまなAC信号の伝送に減衰がなく、信号の歪みや遅延がなく、信号の元の特性を完全に保持し、小信号から中電力信号までの結合要件に適応します。

DCクロストークを排除する正確なDC絶縁

独自の DC 絶縁構造設計により、回路内の DC 成分を完全に分離し、DC が信号回路に侵入してデバイスの損傷や信号歪みを引き起こすのを防ぎ、結合回路が AC 信号のみを伝送することを保証し、回路動作の安定性を向上させます。

高い絶縁性と耐干渉性により回路の信頼性を向上

高い絶縁抵抗特性により、回路内のクラッター干渉に効果的に抵抗し、信号の逆漏れを防ぎ、回路間の干渉問題を軽減し、回路内の精密チップや増幅デバイスなどのコアコンポーネントを保護し、機器の故障の可能性を低減します。

ブロードバンド適応、マルチシーン信号伝送

低周波から高周波までのマルチバンド信号の伝送要件をカバーし、別途カスタマイズすることなく、オーディオ信号、産業用制御アナログ信号、高周波通信信号に適応できます。複数のタイプのデバイスの結合と絶縁のニーズを満たすことができます。

高温耐性と耐老化性、長寿命、安定した動作

コンポーネント全体は工業グレードの耐熱性材料で作られており、機器内の高温条件に耐えることができます。中経年劣化や電極剥がれ等のトラブルがなく、長期連続使用性能を低下させません。頻繁なメンテナンスが不要で、機器のメンテナンスコストを節約できます。

防爆性と難燃性を備え、より優れた安全保護を備えています

防爆圧力リリーフ構造を内蔵し、UL94 V-0難燃性パッケージと組み合わせることで、電源からの過電圧や過電流によるコンデンサの爆発や火災のリスクを排除し、産業機器や民生用電子機器などのさまざまな使用環境に適し、電気の安全性を高めます。

標準化された設計、非常に便利な設置と適応

複数の電圧・容量仕様をカバーし、直挿し、はんだ付け、リード線などのさまざまな実装方法に対応し、サイズも標準化されており、さまざまな基板にフィットするコンパクトなレイアウトです。新しい機械の組み立てや古い機械のメンテナンスと交換は、どちらも心配なく効率的に行えます。

全固体構造、強力な環境適応性

液体の充填がなく、漏れの危険がなく、防湿、耐微振動、防塵特性、さまざまな回路レイアウトに適した無極性設計、屋内および屋外環境での安定した動作。

技術データ

参照	GB/T17702、IEC61071
キャパシタンス	1～20μF
静電容量公差	±5％（J）、±10％（K）
電圧	AC200V～AC1000V
UT-T	1.5Un/60秒
過電圧	1.1Un (8時間/24時間)
	1.15Un (30分/24時間)
	1.2Un (5分/24時間)
	1.3Un (1分/24時間)
tgδ	tgδ ≤ 0.0020 (100Hz)
リ×カン	≧30,000秒（25℃±5℃、DC100V、60秒）
dv/dt	> 50 V/μs
気候カテゴリー	40/85/21
動作温度	-40℃～+85℃（θ h.s ≤ 85℃）
リードメソッド	インサート、銅ナット、銅ボルト
最大。高度	< 4000 メートル
平均余命	30,000 時間 (θ h.s ≤ 70°C)
カプセル化	マイラーテープ/プラスチックシェル、エポキシ樹脂カプセル化
