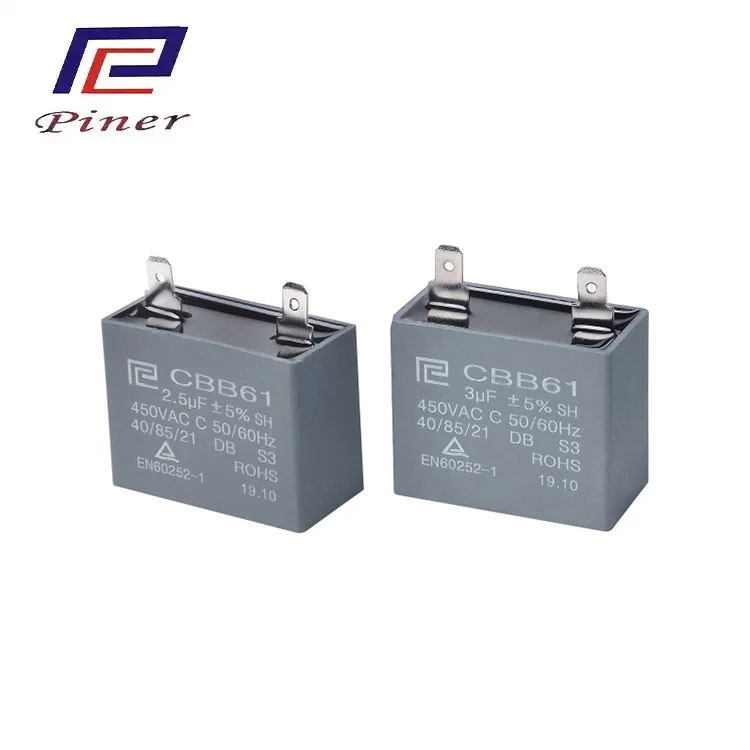

S3 安全防爆コンデンサ

電気グレードのポリプロピレンフィルム誘電体と安全タイプの金属化電極を使用し、シェルは90V0の難燃性プラスチックで作られ、内部はエポキシ樹脂で密封され、標準タイプの引き出し端子が装備されています。特殊な製造プロセスにより、優れた電気的性能安定性と安全防爆機能を実現し、防爆レベルP2を実現しています。

お問い合わせを送信

製品説明

安全性と防爆性:難燃性プラスチックシェルと防爆構造を採用し、失敗した場合には内部方向の圧力リリーフを使用して爆発の危険を排除し、近距離での安全な使用を保証します。

モーター固有:低電力 (≤ 1kW) 単相モーターと正確に整合し、安定した位相シフト電流を提供して、モーターの効率的でスムーズな低ノイズ動作を保証します。

効率的で省エネ:ポリプロピレンフィルム媒体は損失が極めて低く、自己発熱が軽減され、モーターの全体的なエネルギー効率が向上します。

安定性と耐久性:エポキシ樹脂真空含浸プロセス、防湿性と耐衝撃性。メタライズドフィルムは自己修復機能があり、長寿命でメンテナンスフリーです。

強い環境適応力:広い使用温度範囲（-40℃〜+85℃）、高温および低温環境に適応できます。完全密閉構造なので水分や油汚れに強いです。

簡単な取り付け:通信に極性がないように設計されており、ハードピンやソフトリードなどの複数の標準インターフェースを備えているため、設置が柔軟で便利です。

環境コンプライアンス:シェルと材料は難燃性 (UL94 V-0) および環境保護 (RoHS) 規格に準拠しており、市場アクセス要件を満たしています。

代表的な用途:

レンジフード、室内空調ファン、排気ファン、浴室暖房機、家庭用給水ポンプなどの各種小電力単相モータの起動・運転回路に最適です。

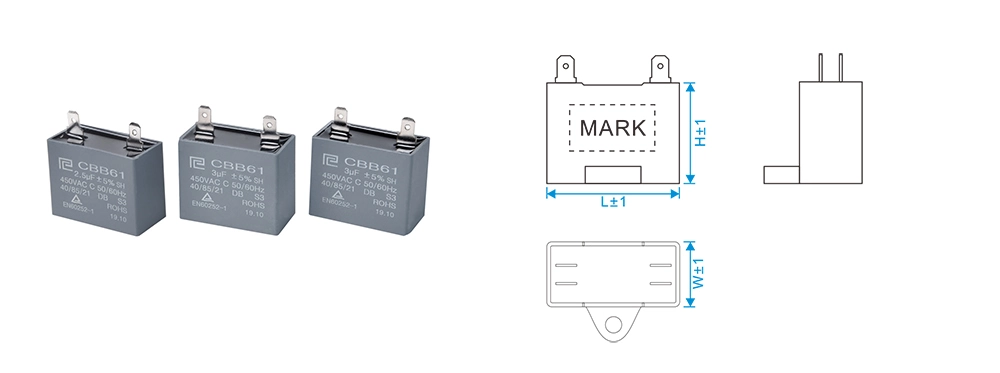

CBB61 Safety Explosion proof Series - Dimensional Drawing

技術仕様

参考規格	GB/T3667、UL810、IEC60252
気候カテゴリー	27/70/21、25/85/21、40/70/21、40/85/21
定格電圧	AC250V、AC450V(50/60HZ)
静電容量範囲	1μF～8μF
静電容量許容差	±5%(J)、±10%(K)、+10/-5%(U)
試験電圧
端子間	2UN(VAC)/60秒
端子とケースの間	2UN+1000(AC)/60秒(≧2000VAC)
絶縁抵抗（20℃）
端子とケースの間	≧2000MΩ（500VDC，60s）
誘電正接	≤ 0.0020(100Hz)
安全保護のクラス	S3(P2)

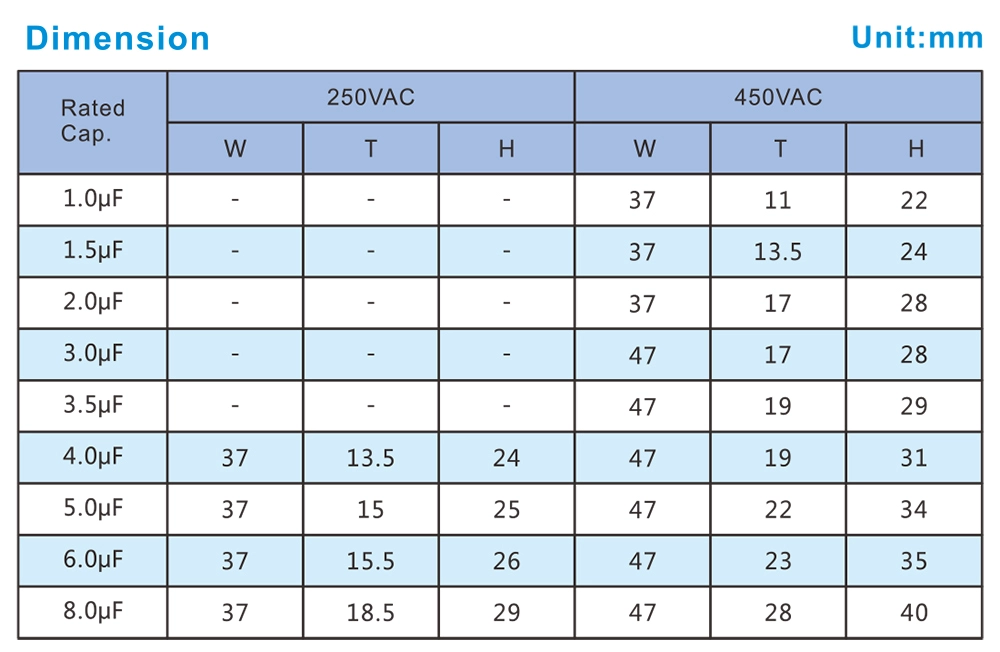

CBB61-S3(P2) 社会防爆シリーズ

寸法単位：mm

CBB61 Safety Explosion Proof Series - Specification Table Diagram

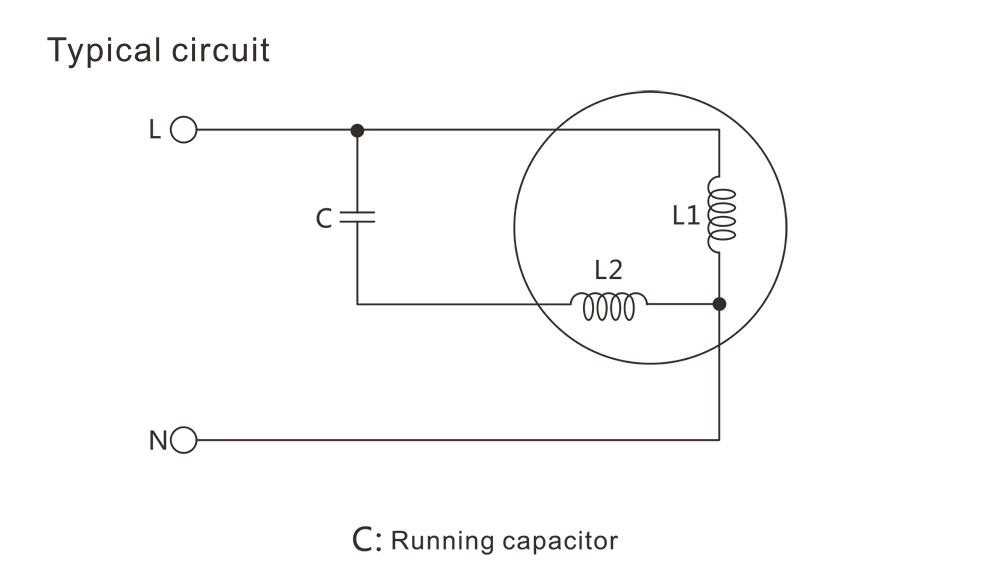

代表的な回路

CBB61 Safety Explosion Proof Series - Circuit Diagra

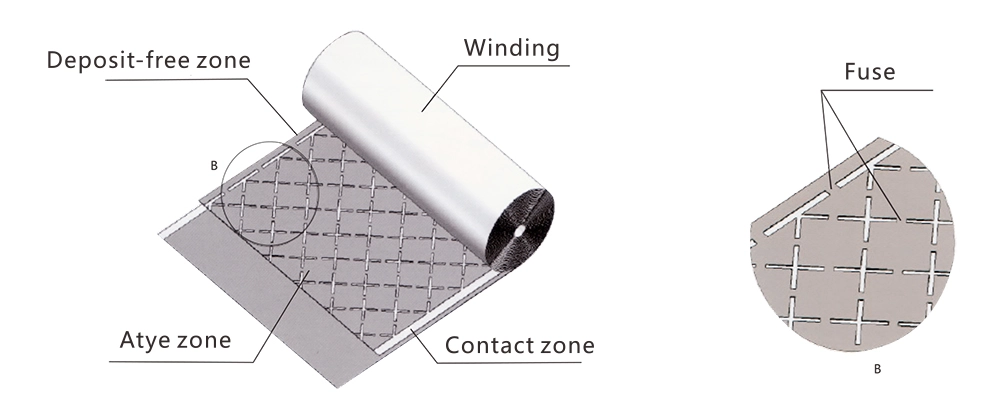

分割フィルムコンデンサの防爆理論

メタライゼーション電極はマイクロヒューズメッシュ構造（写真）を採用しており、静電容量動作で故障が発生した場合、マイクロヒューズを切断して電源を遮断し、故障の拡大を防ぎ安全に自己保護します。

CBB61 Safety Explosion-Proof Schematic Diagram
