オーディオコンデンサ

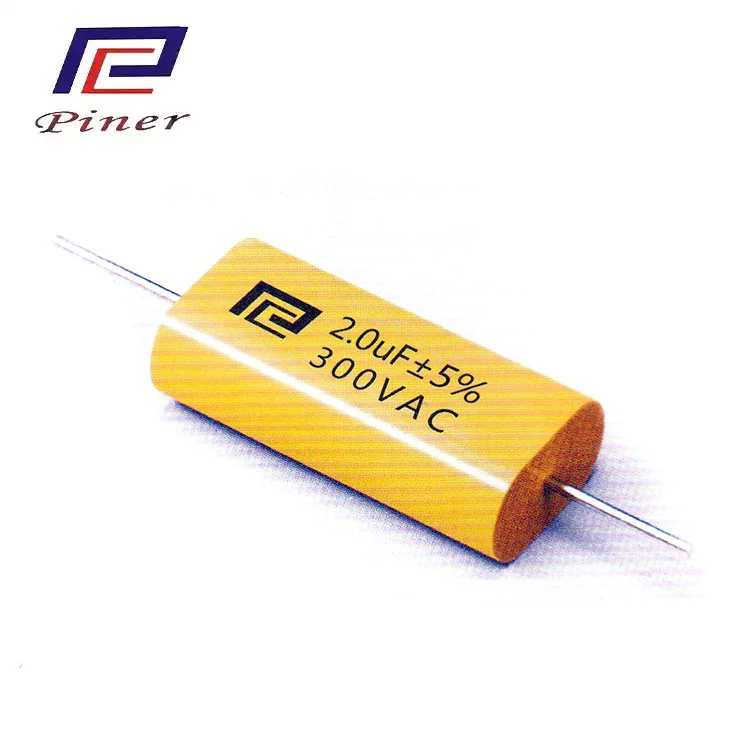

CBB20オーディオコンデンサは、媒体として金属化ポリプロピレンフィルムで作られ、非感応巻線構造を採用し、マイラーテープでパッケージされ、錫メッキ銅紙からの軸方向リードで設計されています。この製品は、小型、優れた絶縁性能、低損失を備えており、音質の明瞭さとダイナミックなパフォーマンスに直接影響を与えるオーディオフィルタリング回路の重要なコンポーネントとして機能します。全体的なサウンドがよりクリーンになり、より自然なリスニング体験が得られます。

お問い合わせを送信

製品説明

特徴

低誘電損失:ポリプロピレン材料は損失正接が非常に小さいため、コンデンサの発熱が少なく効率が高く、特に高周波回路やパルス回路に適しています。

優れた周波数特性:周波数による静電容量値の変化が小さく、高周波環境でも安定した性能を発揮します。

優れた自己修復機能:金属化薄膜の使用により、誘電体が部分的に破壊した場合、破壊点の周囲の金属層が瞬時に蒸発し、故障点が分離され、コンデンサが通常の動作を再開できるため、信頼性が向上します。

負の温度係数:静電容量は温度の上昇とともにわずかに減少し、安定性が良好であることを示しています。

極性フリー:AC回路で使用できます。

高定格電圧:通常は、より高い AC および DC 定格電圧レベルを使用します。

技術仕様

参考規格	GB10190、IEC60384-16
気候カテゴリー	40/85/21
定格電圧	DC250V～DC630V
静電容量範囲	1μF～40μF
静電容量許容差	±5%(J) ±10%(K)
端子間耐電圧	1.6UR (VDC) /10秒
絶縁抵抗（20℃にて）	端子間：≧30000MΩ CR≦0.33uF (100vdc 60s) ≧7500s CR＞0.33uF (100vdc 60s)
絶縁抵抗（20℃にて）	端子とケース間：≧100000MΩ（100vdc 60秒）
耐電流能力	dv/dt≧30v/us
誘電正接	DF≤0.002 (1KHz)

CBB20コンデンサシリーズ

寸法単位：mm

定格キャップ。	DC250/275V				DC400V				DC600V
定格キャップ。	L	W	H	ΦD	L	W	H	ΦD	L	W	H	ΦD
1.0μF	25	5	12	0.8	25	8	14	0.8	25	11.5	19	0.8
1.2μF	25	6.5	13	0.8	25	9	15	0.8	25	13.5	19	0.8
1.5μF	25	7.5	14	0.8	25	10	16.5	0.8	25	14.5	22	0.8
2.0μF	25	9	15.5	0.8	25	12	18.5	0.8	25	14	22	0.8
2.2μF	26	9.5	15.5	0.8	25	13.4	19	0.8	31	16	22.5	0.8
2.5μF	26	10	16.5	0.8	25	14	20	0.8	31	17	23.5	0.8
3.3μF	26	12	18	0.8	31	13	19.5	0.8	31	20	26.5	0.8
3.5μF	26	12.5	18.5	0.8	31	13.5	20	0.8	36	18.5	24	0.8
4.0μF	26	13.5	19.5	0.8	31	15	21	0.8	36	19.5	26	0.8
4.7μF	26	14.5	21	0.8	31	16	22.5	0.8	36	21.5	28	0.8
5.6μF	31	14	20	0.8	31	18	24	0.8	36	24	30	0.8
6.8μF	31	15.5	21.5	0.8	31	20	26.5	0.8	46	22	28	0.8
8.2μF	31	17	23.5	0.8	36	19.5	26	0.8	46	24.5	30	0.8
10.0μF	31	19.5	25.5	1	36	22	28.5	1	46	26.5	33	1

注: 上記のサイズは参考値です。お客様の要件に応じてカスタマイズが可能です。

オーディオシステム用アキシャル無誘導コンデンサ CBB20 のアプリケーション特性

CBB20は「ポリプロピレンフィルムコンデンサ」の一種で、MKPコンデンサのサブクラスに属します。「コアアキシャル」とはそのパッケージング方法を指します。ピンが両端から突き出ているため、構造がより安定し、高精度のオーディオフィルタリング回路に適しています。

CBB20 コンデンサは、その低損失、高い安定性、優れた高周波応答により、Hi Fi DIY プレーヤーの間で「フィルタリングアーティファクト」として知られています。

特に周波数分割回路でCBB20コンデンサを使用すると、音の明瞭さと重なりが大幅に改善され、高音はより明るく、中音はより安定し、低音はよりクリーンになり、全体的なリスニング体験が原音に近づきます。

また、耐圧性が高く、長寿命で経年変化が少ないため、ハイエンドオーディオシステムに最適です。

Application Fields

工場強度（工場強度チャート添付）

Foshan Piner Electronics Co., Ltd. は、薄膜コンデンサの研究と製造に注力してきました。同社は3000平方メートルを超える工場を建設し、CBB21、CBB22、CL21、CBB60、CBB61、X2安全コンデンサー、家庭用電磁調理器などの金属化薄膜コンデンサーの生産を専門としています。当社は、世界中の家電製品、照明、産業用制御、太陽光発電、風力発電、新エネルギー車両、鉄道交通、スマートグリッドなどの業界の大手企業の中核サプライヤーとなっています。

当社には、高周波磁気および誘電体材料の応用に精通した経験豊富な研究開発およびエンジニアリングチームがいます。製品の選択、パラメータの最適化からシミュレーションのサポートまで、当社はお客様の回路設計段階を掘り下げ、LLCやPSFBなどのさまざまなトポロジーに合わせたカスタマイズされたソリューションを提供し、プロトタイプのサンプリングのニーズに迅速に対応することができます。

IQC（受入検査）からOQC（出荷検査）までの徹底した品質管理体制を確立しています。各トランスとコンデンサは、国内外の安全規格に準拠して、工場製品の一貫性と安定性を確保するために、厳格な電気的性能試験（インダクタンス、耐電圧、絶縁、損失など）を受けています。

プリセールスからセールス、アフターまで一貫したサービス体制を整えています。販売前に専門的なコンサルティングと価値工学分析を提供します。透明性の高い生産と販売時の効率的な配送を保証します。アフターセールスでは、迅速な技術対応、品質保証、長期的な製品ライフサイクル管理を提供します。私たちは製品を販売するだけではなく、信頼できる取り組みと永続的なパートナーシップも大切にしています。
