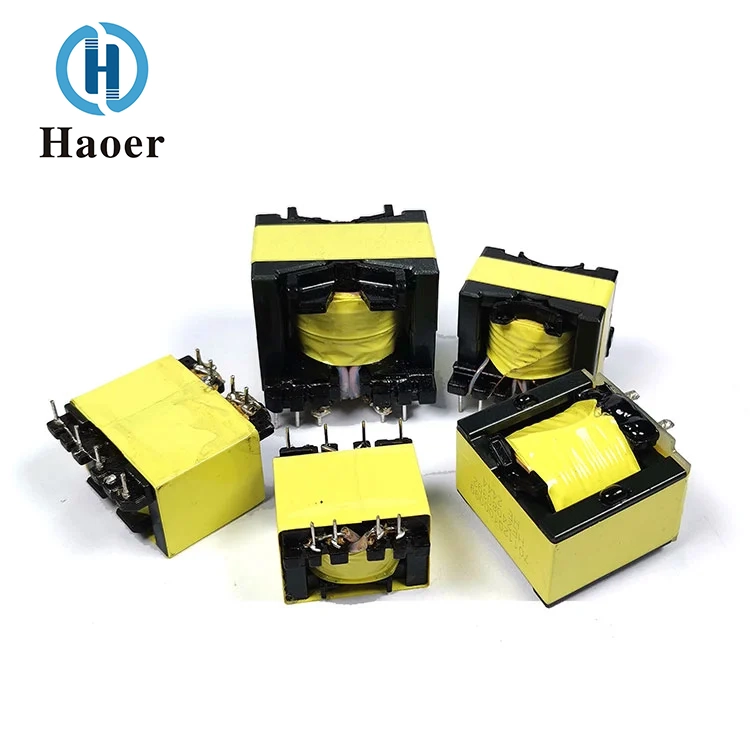

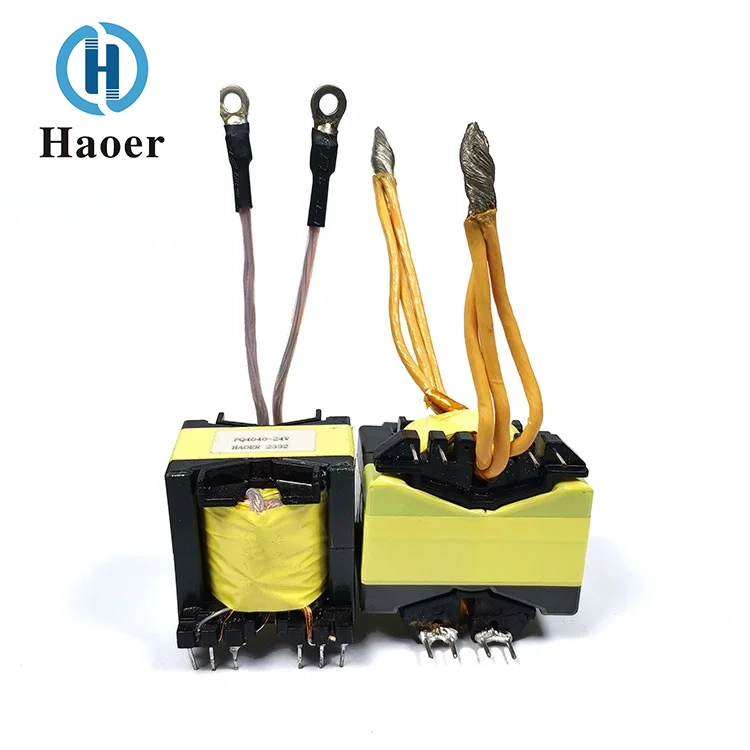

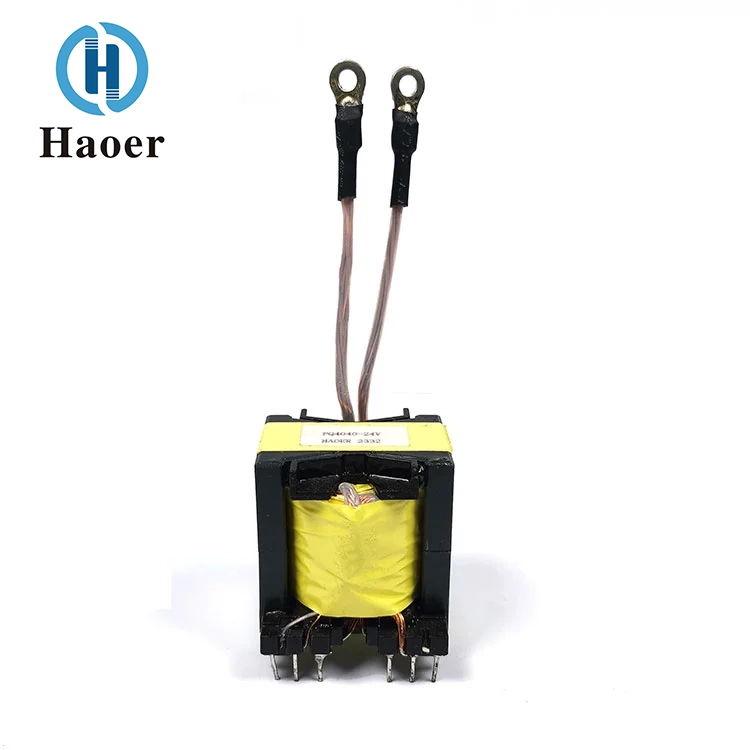

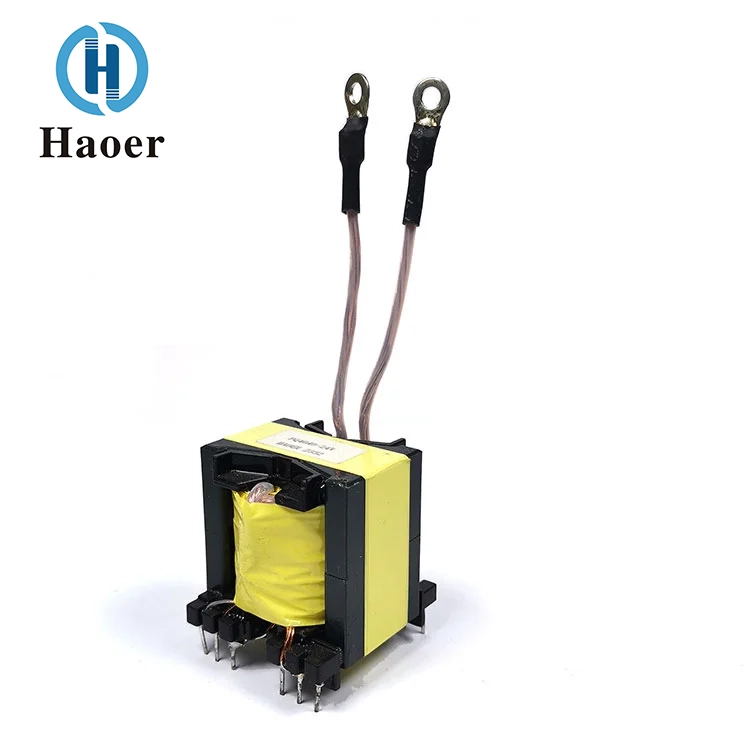

Haoer Factory製のDC-DCコンバーター高周波トランスは、20kHz～500kHzの広い周波数範囲をサポートしています。出力電力は15W～1000Wの範囲で柔軟に設定でき、高い適応性を備えています。動作温度範囲は-40℃～+125℃で、過酷な高温および低温環境に適しています。保存温度範囲は-25℃～85℃、相対湿度30%～95%で長期保存が可能で、環境安定性に優れています。
優れた磁気シールド性能、コンパクトな構造、高出力、高効率、低磁気漏洩、強力な抗干渉能力など。
PQ2016/ PQ2020/ PQ2620/PQ2625 /PQ3225 /PG3230 /PQ3535 /PQ4040 /PQ5050
| 1. 動作周波数 | 20kHz～500kHz |
| 2. 出力電力 | 15～1000W |
| 3. 使用温度 | -40℃～+125℃ |
| 4. 保管温度 | -25℃～+85℃ |
| 5. 保管湿度 | 30% - 95% |
高周波トランスは、高周波電力変換回路 (動作周波数 20 kHz 以上) 用に特別に設計された磁気部品です。これらは、高周波交流磁界を介して電圧変換、エネルギー伝送、回路絶縁を実現し、スイッチング電源、インバータ、新エネルギーコンバータなどの最新のパワーエレクトロニクスデバイスの中核コンポーネントです。
従来の電源周波数変圧器と比較して、高周波変圧器には次の注目すべき特徴と利点があります。
高効率と小型: 電磁誘導の原理によれば、動作周波数が高くなるほど、同じ電力を伝達するために必要な磁心の断面積とコイルの巻き数が小さくなります。したがって、同一電源条件下では、高周波トランスは商用周波トランスに比べて体積・重量を一桁以上小さくすることができ、電源装置の小型・軽量化が実現できます。
優れた性能：高周波設計により、磁性材料のヒステリシス損失とコイルの渦電流損失を効果的に低減します。低損失の磁気コア材料 (フェライト、アモルファス、ナノ結晶など) とリッツ線のような撚り合わせた多条線と組み合わせることで、全体のエネルギー変換効率が非常に高くなります。
広い動作温度範囲: 高品質の高周波トランス設計は、過酷な環境に適応できます。例えば、-40℃～+125℃の温度範囲で動作することができ、極端な高温や低温下でも安定した動作を保証します。
幅広いアプリケーション互換性: 動作周波数範囲は広範囲 (たとえば、20kHz ～ 500kHz) で、出力電力は 15W ～ 1000W、さらにはそれ以上をカバーし、さまざまなトポロジ (順方向、逆方向、LLC 共振など) および電力レベルの要件を柔軟に満たすことができます。
DC-DCコンバータ、LED駆動用電源、インバータ用電源、UPS用電源
| 部品番号 | 端子ピン | 寸法（mm） | ||||||
| A | B | C±0.5 | D±0.5 | E | E1 | F | ||
| 2016 年度第 3 四半期 | 14 | 18.5 | 23.2 | 20.3 | 4 | 5 | 3.8 | 23.1 |
| 2020年第2四半期 | 14 | 22.3 | 23 | 20.3 | 4 | 5 | 3.8 | 23 |
| PQ2620 | 12 | 20 | 29.3 | 25.4 | 4 | 7.7 | 3.8 | 26.6 |
| PQ2625 | 12 | 28.5 | 29.6 | 25.5 | 4 | 7.62 | 3.8 | 27 |
| PQ3220 | 12 | 23.5 | 34.4 | 30.7 | 4 | 7.62 | 5.08 | 32.4 |
| PQ3230 | 12 | 33.5 | 34.2 | 30.7 | 4 | 7.52 | 5.08 | 32.3 |
| PQ3535 | 12 | 37.5 | 39.1 | 35.6 | 5 | 10.16 | 5.08 | 35 |
| PQ4040 | 12 | 41.5 | 42 | 38 | 5 | 15 | 5 | 40 |
Guangdong Haor Electronics Co., Ltd.は、高性能高周波電子トランス、インダクター、フィルターなどの設計、研究開発、製造、販売を専門とする企業です。設立以来、常に「品質第一、革新主導、顧客志向」の経営理念を堅持し、世界中のさまざまな業界の顧客に安定、効率的、安全な電磁部品ソリューションを提供することに尽力しています。

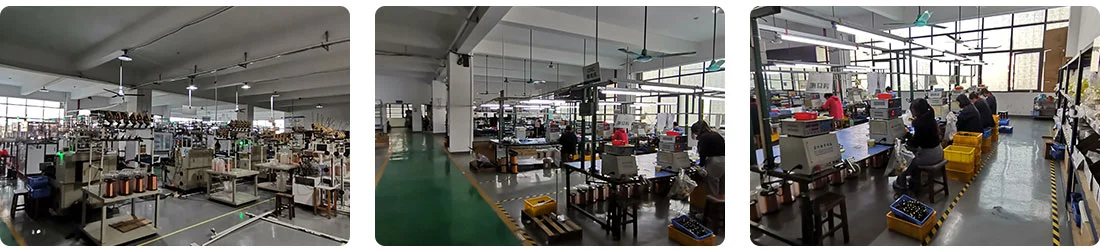

当社では、全自動巻線機、全自動はんだ付け機、全自動検査包装機、真空浸漬塗装機などを導入・稼働させ、製品の安定性と均一性を確保しています。私たちが販売するのは製品だけではなく、信頼できる取り組みと相互利益となる価値です。私たちは、優れた品質と献身的なサービスが長期的な協力関係を確立するための基盤であると強く信じています。あらゆる分野のお客様にご来場いただき、協力交渉をしていただくことを心から歓迎いたします。定番商品のご購入から、深いカスタマイズまで、お客様の製品に強く安定した「心」を注入できるよう、全力でサポートさせていただきます。
当社の製品は以下の用途に広く使用されています。
産業オートメーション: 小型家電制御ボード、PC、TV、産業用電源、自動車エレクトロニクス
新エネルギー：太陽光発電インバーター、エネルギー貯蔵システム、充電ステーション
家電製品：スマートホーム、オーディオ機器、LEDドライバー、ノートパソコン、液晶ディスプレイ
通信設備：5G基地局電源、ネットワーク機器、データセンター、プログラム制御スイッチ、DVD
小さな荷物の場合は、DHL などの国際宅配便サービスがデフォルトで使用されます。航空または海上輸送をご希望の場合は、事前にご連絡ください。
サンプルの注文は受け付けていますか？
はい、サンプルのご注文も承っております。サンプルの費用や輸送にかかる費用はお客様のご負担となります。
2. 当社の要件に従ってコンデンサをカスタマイズできますか?
はい、お客様の特定の状況に基づいて、静電容量、パッケージング、ピン配置などに関してコンデンサをカスタマイズできます。
質問: 製品の品質はどのように管理されていますか?
回答: 当社には専門の品質管理チームと高度な試験装置があります。すべての製品は 100% テストを受けています。
質問: 注文した商品が届くまでどのくらい時間がかかりますか?
回答: これは製品の複雑さと量によって異なります。通常2～4週間程度かかります。
