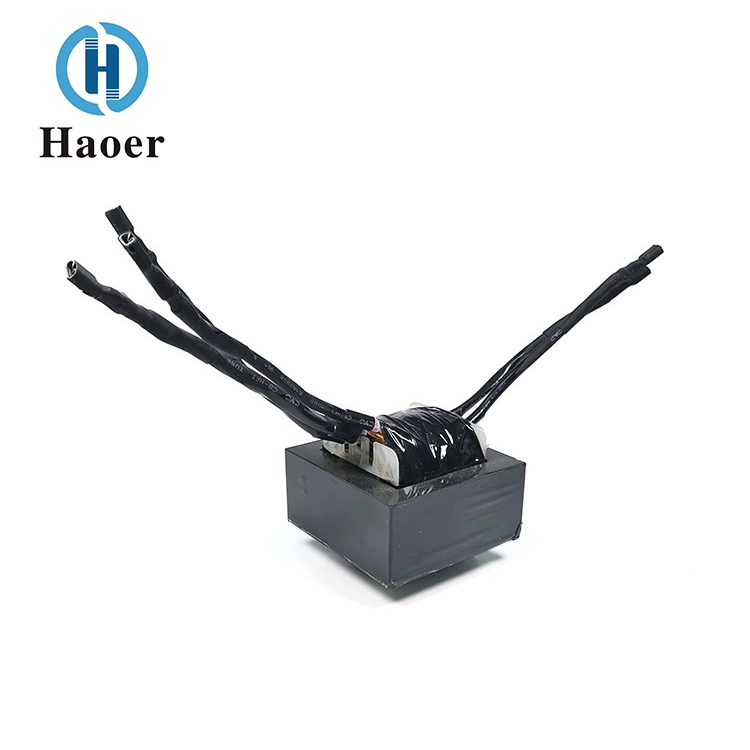

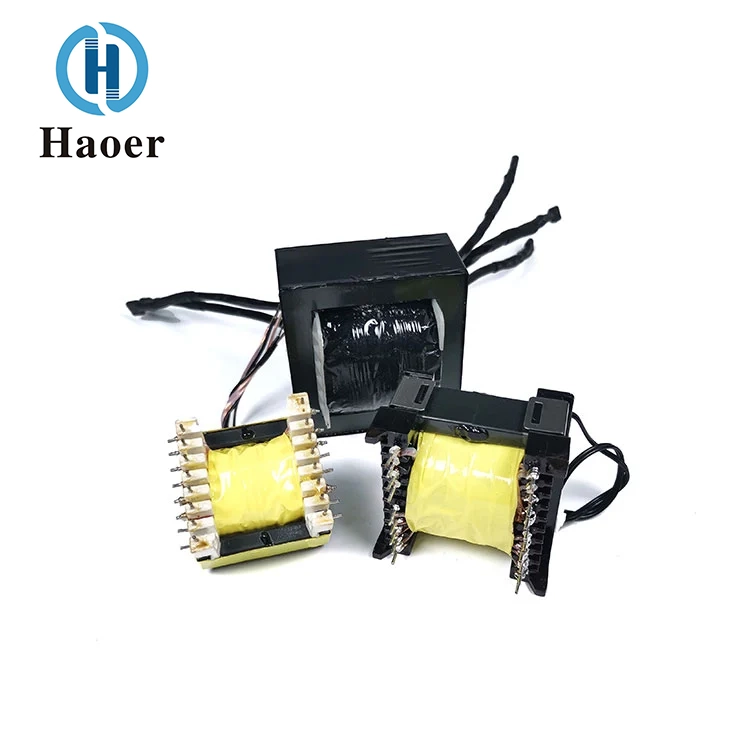

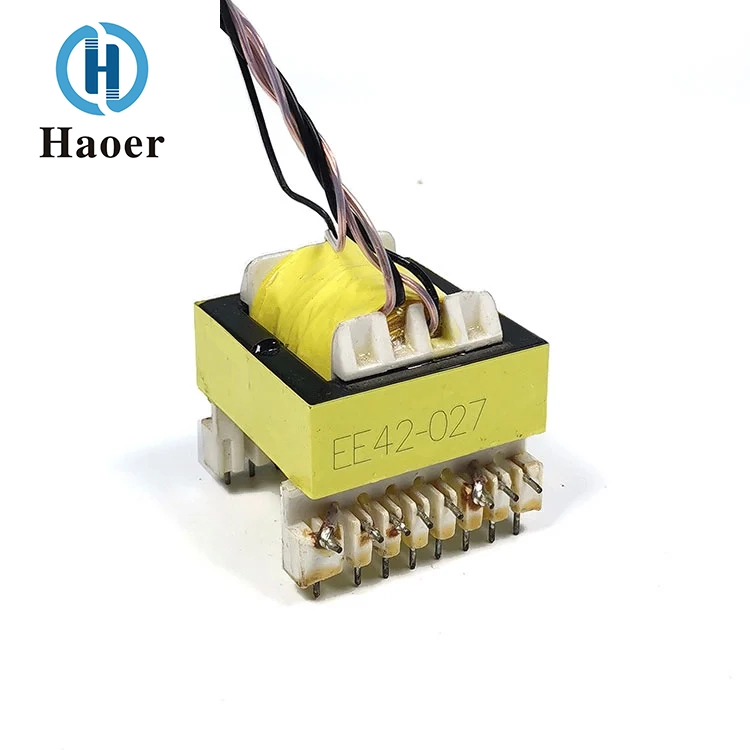

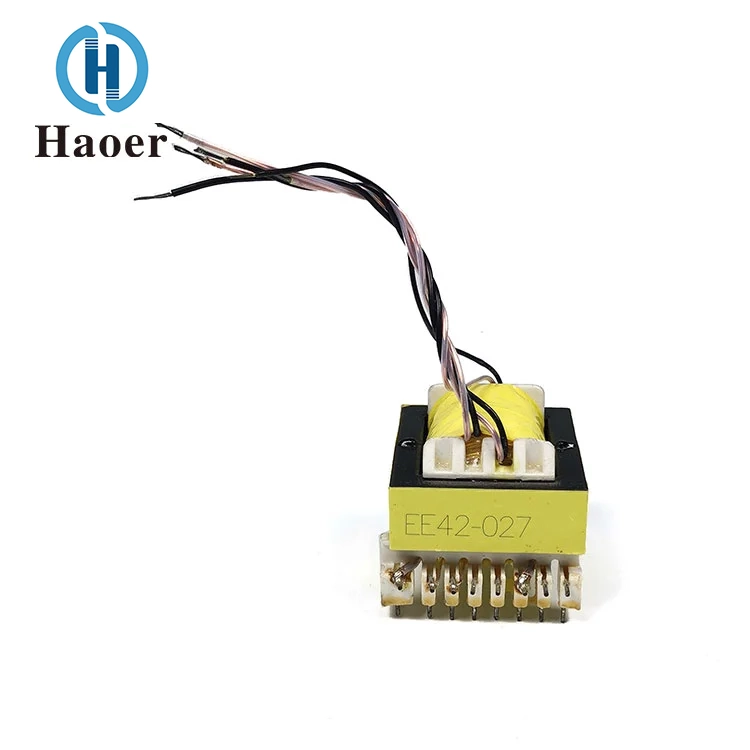

LEDドライバー電源 Flyline高周波トランス

Haoer は LED ドライバー電源フライライン高周波トランスの専門メーカーです。この製品は、LED ドライバー電源用に特別に設計されたコアエネルギー変換コンポーネントです。フライラインリード設計を備えており、ドライバー電源のコンパクトなレイアウト要件を満たすと同時に、高周波条件での効率的なエネルギー伝送と電気的絶縁の需要も満たします。動作周波数は20kHz～500kHz、出力電力は0.5W～500Wの範囲で柔軟に対応でき、家庭用から業務用までさまざまなレベルの電力要件に対応できます。

お問い合わせを送信

製品説明

特徴

Haoe が製造する中国 LED ドライバー電源フライライン高周波トランスは、LED 照明ドライブ用に特別に設計された高周波トランスです。その中心的な特徴は、特別な「フライライン」プロセスの使用にあります。ここでの「フライライン」は一時的な変更ではなく、製品の元のデザインの不可欠な部分です。これは、独立した絶縁ワイヤを使用して変圧器フレーム上の特定のピンをはんだ付けして接続し、複雑な巻線レイアウトを完成させることを指します。

この設計は、主に、LED 駆動電源のコンパクトなスペース内で柔軟なマルチ出力の実現を可能にしたり、高電圧絶縁の安全要件を満たすことを目的としています。フライラインは、内部の巻線スペースが不十分であるという問題を効果的に解決し、高仕様の絶縁ワイヤを使用することで、一次および二次回路が最大数千ボルトの安全絶縁電圧に耐えることができ、UL や CE などの厳格な認証を満たします。

したがって、ジャンパー線を主要プロセスとして使用することにより、性能、安全性、スペース効率を確保することが認定された高周波コア部品です。

高い初期および二次圧力耐性、強力な抗干渉能力を備え、仕様認証の要件を満たしていますが、生産作業には不便です。

仕様：EEジャンパー線/EPCジャンパー線/EFDジャンパー線/EFジャンパー線/PQジャンパー線など。

応用分野

小型家電制御基板、スイッチング電源、DC-DCコンバータ、LED駆動電源、ネットワーク機器、車載電子機器、電源アダプタなどに広く使用されています。

Application Fields

技術仕様

動作周波数	20kHz～500kHz
出力電力	0.5～500ワット
動作温度	-40℃～+125℃
保管温度	-25℃～+85℃
保管湿度	30% - 95%

当社のLEDドライバ電源用フライライン高周波トランスは、環境適応性に優れ、-40℃～+125℃の過酷な使用温度範囲でも安定して動作します。 -25℃～+85℃、湿度30%～95%の保管環境にも適しています。屋外および屋内のさまざまな複雑な条件に対応できます。製品は安全基準に厳密に準拠しています。フライラインには高品質の絶縁スリーブが装備されており、絶縁の信頼性を確保し、EMI干渉を効果的に抑制し、LEDドライバ電源の安全性、コンプライアンス、安定した出力を保証します。これにより、LED ランプの効率的かつ長期的な動作が保証されます。

部品番号	端子ピン	寸法単位: mm(インチ)						タイプ
部品番号	端子ピン	A	B	C±0.5	D±0.5	E±0.5	F	タイプ
EE-8.3	6	8	8	6	4	2.5	8.3	V
EE-10	8	11.5	10.2	8	4	2.5	10.2	V
EE-13	10	12	12.5	8.5	4	2.5	13	V
EE-16-1	6	14.8	13.3	9	4	3	16	V
EE-16-2	10	15.4	13	10.5	4	3.2	17.1	V
EEL-16	10	28.5	16	12.3	4	4.3	21.9	V
EE-19-1	8	17.6	16	10	4	5	19	V
EE-19-2	10	17.2	16.2	13	4	3.9	20	V
EEL-19	10	31.5	16	10.5	4	4	21.1	V
EEL-19-1	10	15.6	30	24.1	4	3.5	21	H
EE-25-1	6	20	18.2	12.5	4	6.3	25.2	V
EE-25-2	8	21.7	17.5	12.6	4	5	25.2	V
EE-25-3	10	22.2	25	15.4	4	5	26.1	H
EEL-25	8	35.3	17.5	12.5	4	5	25.2	V
EE-30	10	21	29.2	25.2	4	5	30	H
EE-40	14	27.6	30.5	25.8	4	5	40	H
EE-42/15-1	12	33.8	44	35.5	4	5	42	H
EE-42/15-2	16	41.3	48	37.7	4	5	42	H
EE-42/15-3	18	48.7	32	27.5	4	5	45.1	V
EE-42/20-1	12	45	39.8	32.5	4	5	42	V
EE-42/20-2	16	44.2	50	37.8	4	5	42.2	H
EE-42/20-3	18	44.1	37	27.3	4	5	45.3	V
EE-55	20	50	50	45.5	4	5	55	H
EE-65	16	55.2	51.8	45	4	5	65	H
注：「H」横型タイプ（ベッドルームタイプ）「V」VERTICAL TYPE（縦型）

証明書

Certificate

企業の強み

Guangdong Haoer Electronics Co., Ltd. は、2008 年以来、業界で強力な存在感を示し、精密磁気部品の専門メーカーとしての地位を確立しています。当社の中核製品である高周波トランス、フィルター、インダクターは、照明、家電製品、太陽光発電、UPS、自動車システム、ネットワーク通信などの高度なアプリケーションに不可欠です。

同社の成長は、仏山市に複数の製造拠点、1,000 人を超える従業員、年間 1 億個を超える生産量といった重要な生産能力によって特徴づけられています。 CQC、UL、ISO 9000、TS 16949 などの認証と組み合わせた自動化および精密テストへの当社の投資は、卓越性への当社の献身を反映しています。

Haoer は、イノベーション、品質のリーダーシップ、協力的な成功の原則に基づいて専門知識を強化し、世界のエレクトロニクス業界の進化するニーズに貢献し続けています。

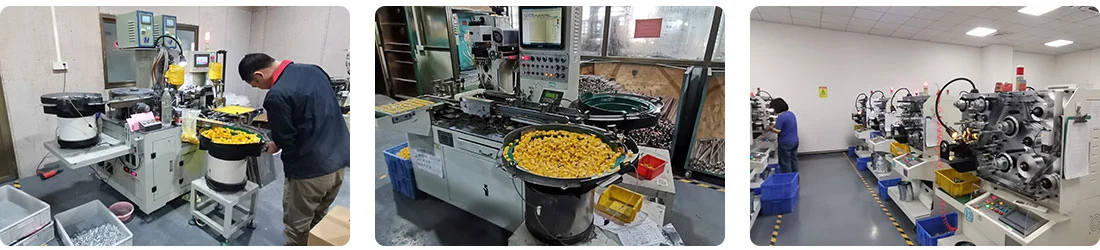

Factory Strength
