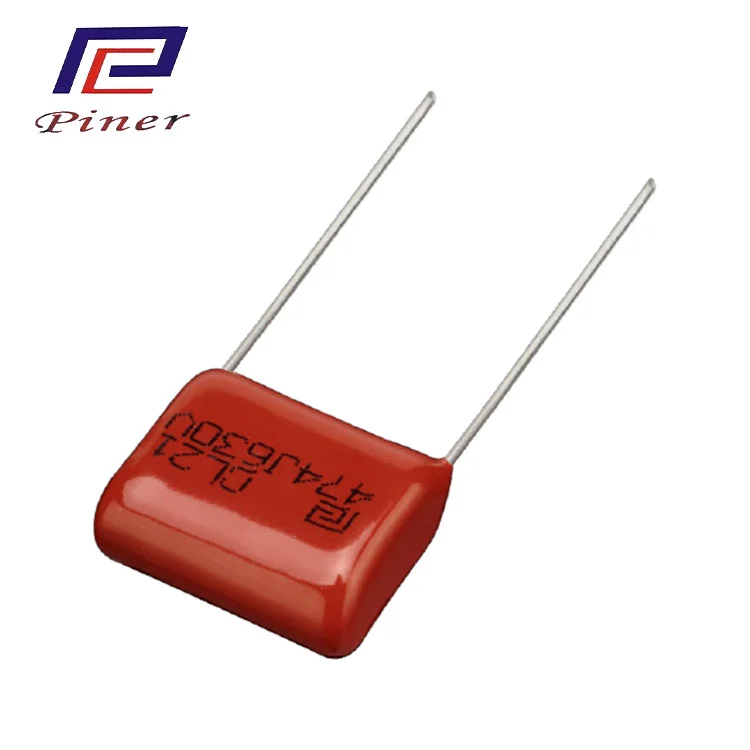

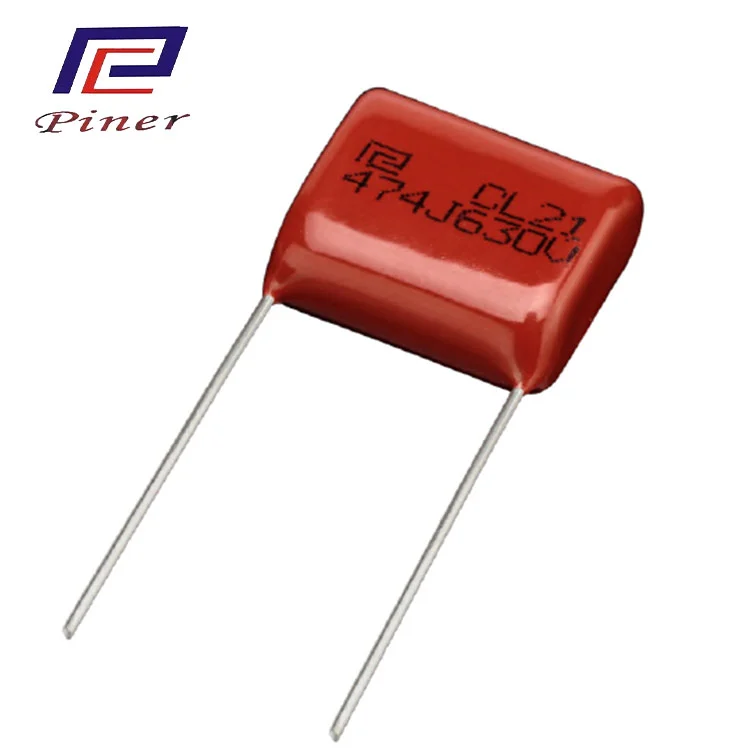

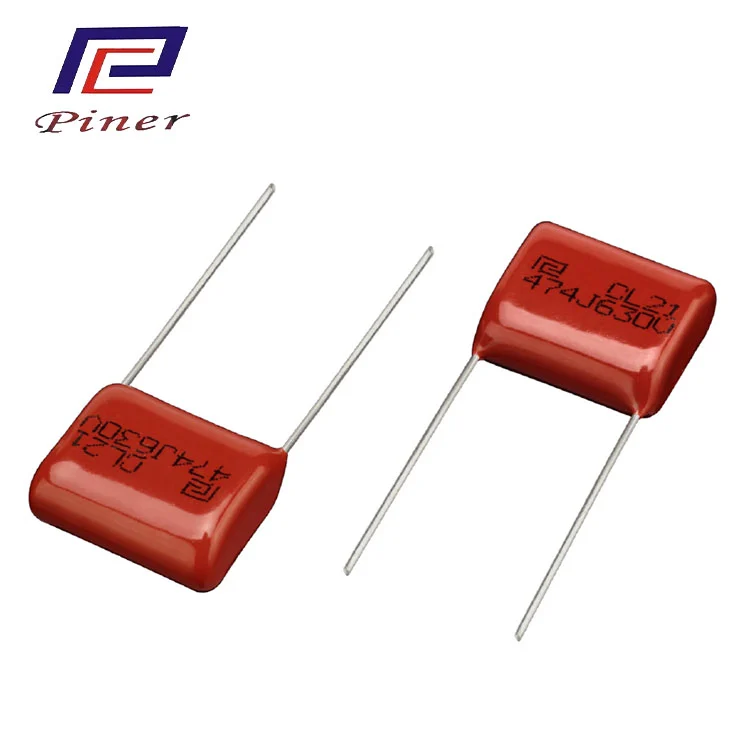

CL21 金属化ポリエステルフィルムコンデンサ

Piner メーカーが製造する CL21 金属化ポリエステル フィルム コンデンサは、金属化ポリエステル (PET) フィルム DC コンデンサの古典的なモデルです。ポリエステルフィルムコンデンサCLシリーズの主流モデルに属します。無誘導巻線構造設計を採用しています。高い費用対効果と幅広い容量範囲により、中低周波電子回路で最も広く使用されているコンデンサの種類の 1 つとなっています。コスト重視であり、高周波性能に対する厳格な要件がないさまざまなシナリオに適しています。家電製品や小型家電製品などの基本的な電子部品です。

高い費用対効果:

原材料や製造プロセスが成熟しており、同仕様のコンデンサに比べてコストが低いため、電子機器の大量生産に適しています。

広い容量範囲:

容量範囲は広く、ピコファラッドからマイクロファラッドまでの中低周波回路のさまざまな要件を満たすことができます。

優れた自己修復特性:

金属化アルミニウム電極が局所的に破損すると、故障点の金属層が瞬時に蒸発して絶縁ゾーンが形成され、コンデンサの全体的な故障が回避され、使用の信頼性が向上します。

従来の環境への適応性:

性能は使用温度範囲内で安定しており、高い絶縁抵抗、低い漏れ電流、耐湿性、耐衝撃性を備えており、民生用電子機器の従来の使用環境に適しています。

無極性設計:

強力な設置適応性により、DC および低周波 AC 回路のフィルタリング、カップリング、バイパスなどのシナリオに柔軟に適用できます。

パフォーマンスの互換性:

損失や高周波特性はポリプロピレン（CBB）シリーズと比較すると若干劣ります。主な利点は、中および低頻度のシナリオに焦点を当てています。高周波および大電流回路での使用は推奨されません。

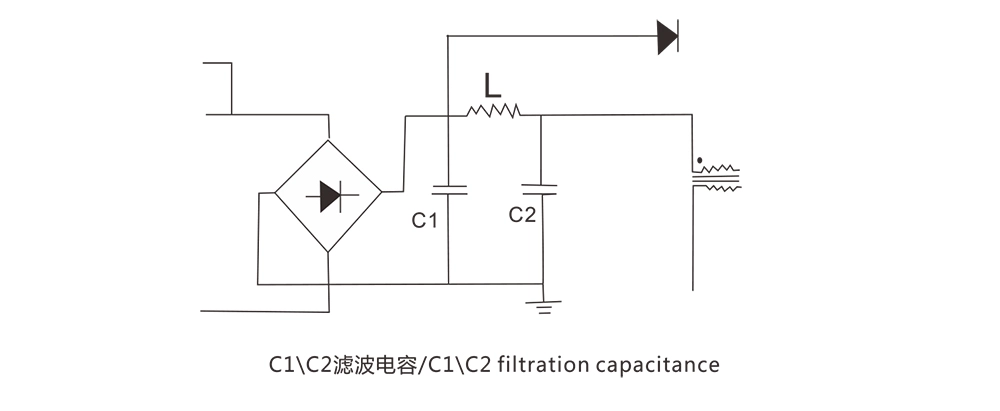

代表的な回路アプリケーション

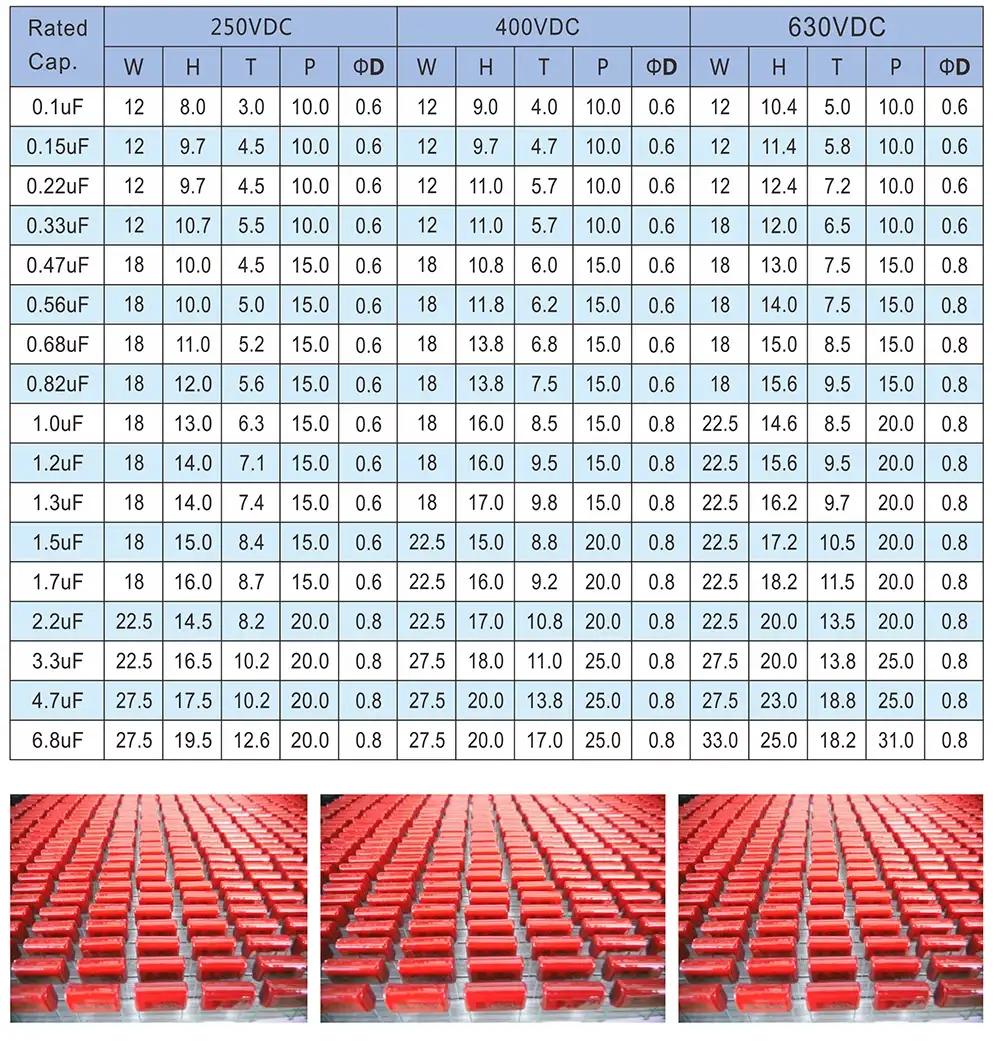

CL21 レギュラー仕様

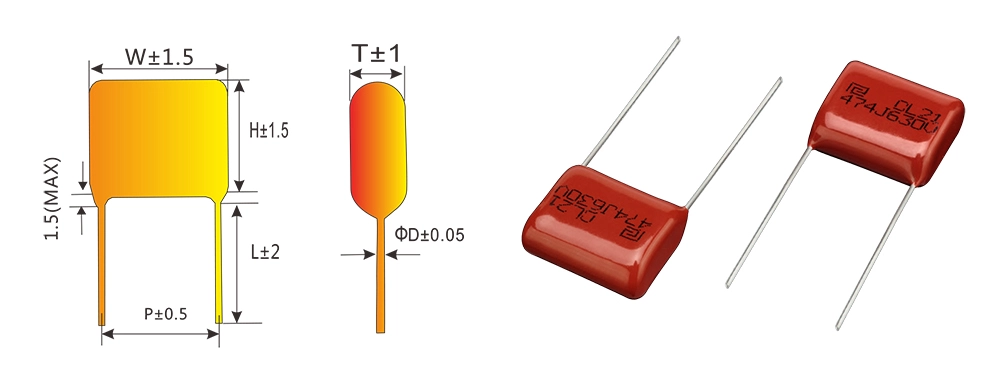

CL21 フィルムコンデンサ 外形寸法図 単位:mm

注：上記のサイズは参考値です。お客様のご要望に応じたカスタマイズが可能です。

CBB21/CBB2222とCL21の違い

ポリプロピレンメンブレンコンデンサ（CBB）とポリエステルメンブレンコンデンサ（CL21）の比較

1. 体積：同じ電圧、容量の条件では、CL21コンデンサの体積が小さくなり、占有設置スペースも小さくなります。

2. 温度: CL21 はより高い耐熱性を持っています。

3. 高周波: 高周波条件下では、CBB22 コンデンサの安定性は CL21 コンデンサの安定性よりも高くなります。

4. 損失: CBB コンデンサの損失は CL コンデンサの損失よりも小さいです。

5. 用途: CL21 は主にフィルタリングなどの低周波回路で使用されます。 CBB22 は高電圧および高周波回路に適しています。

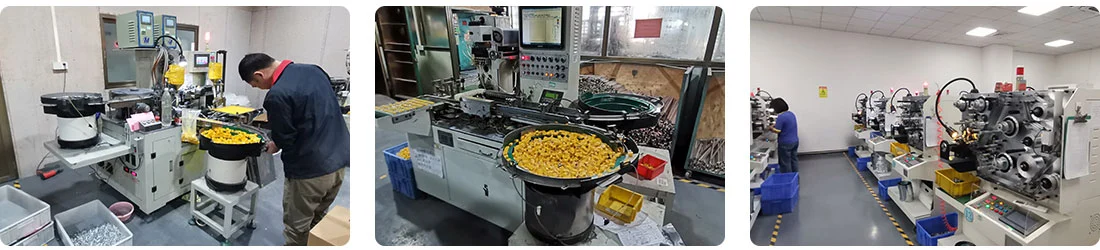

工場の強み
