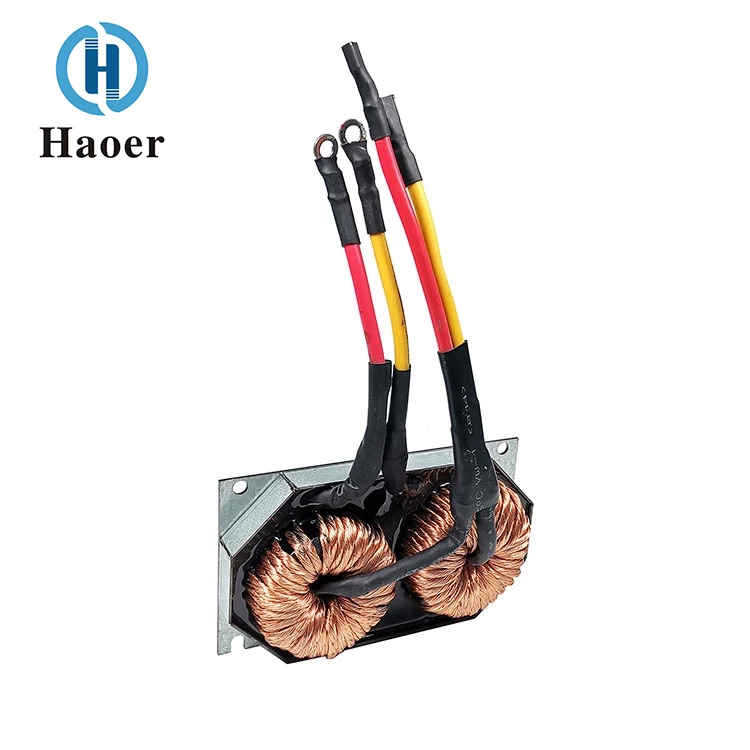

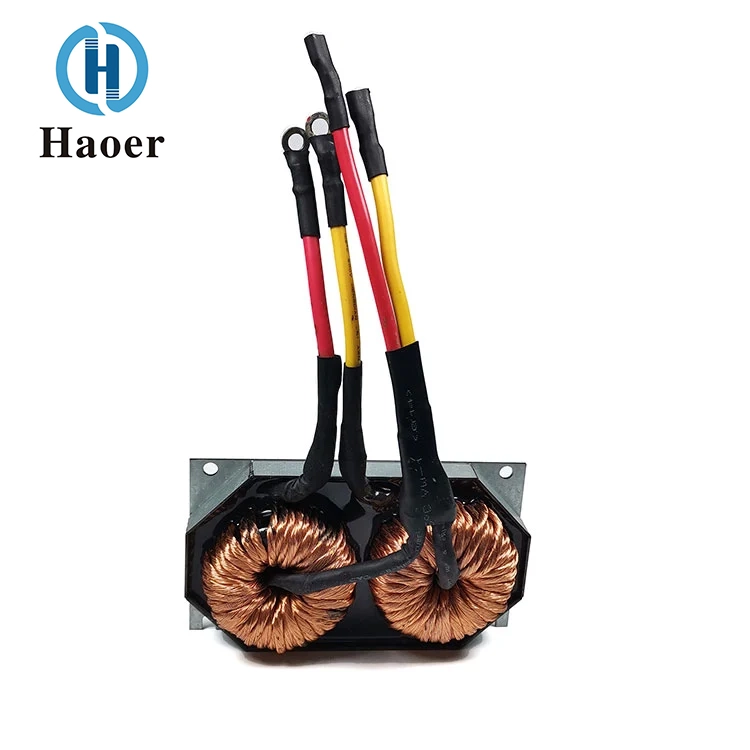

Haoer の中国自動車充電ステーション アセンブリ インダクタは、自動車充電ステーション システムの昇圧と共振変換というデュアル コアの役割を果たし、急速充電電力の効率的な変換をサポートします。
BOOSTブーストインダクタは、充電ステーションのDC-DCブースト回路と直列に接続されています。スイッチングチューブが導通しているときは、電気エネルギーが蓄えられます。オフになるとエネルギーが放出され、系統から整流された低電圧直流（DC300Vなど）を電気自動車の充電に適した高電圧直流（DC750V～1000Vなど）に変換し、急速充電電圧要件を満たします。高飽和コア設計により、昇圧プロセス中の瞬間的な大電流の影響に対処でき、インダクタ値の減衰による昇圧効率の低下を回避できます。
LLC 共振インダクタ機能は、共振コンデンサ、スイッチング トランジスタとともに LLC 共振変換回路を構成します。共振周波数の正確なマッチングにより、ゼロ電圧スイッチング (ZVS) とゼロ電流スイッチング (ZCS) が実現され、スイッチング損失が大幅に低減され、充電ステーションの全体的な変換効率が向上します (96% 以上)。同時に、共振プロセス中の高周波高調波干渉を抑制し、出力電流の安定性を確保し、車両バッテリーへの影響を回避します。
ラジエーターの指向性放熱機能は、コアの鉄損熱と巻線の銅損熱を迅速に放出し、高電力急速充電条件下でのコンポーネントの過熱問題を解決し、-40℃～+125℃の広い温度範囲でインダクタが安定した性能を維持し、コンポーネントの耐用年数を延ばします。
高い飽和電流容量
アモルファス合金磁心の飽和磁束密度は1.5Tを超え、急速充電時のピーク電流(定格電流の2～3倍)に耐えることができ、インダクタンス値の減衰は10%以下です。充電パイルの動的電圧および電流調整の急速充電要件に適しています。
高周波で低損失、急速充電効率が向上
自動車充電ステーションアセンブリインダクタの動作周波数範囲は50kHzから200kHz（急速充電器の主流の共振周波数範囲）で、磁気コアの合計損失と巻線損失は≤0.8%です。これにより、システムのエネルギー消費が大幅に削減され、急速充電器の動作中の発熱が最小限に抑えられます。
ラジエーターは効率的に熱を放散し、高出力デバイスの継続的な動作を保証します。
フィン型アルミニウムラジエーターと導電性シリコーンゲルを組み合わせた設計により、ラジエーターなしのソリューションと比較して放熱効率が 60% 向上します。これにより、200kW の高出力急速充電条件下でアセンブリの温度上昇を 35°C 未満に維持できるようになり、過熱による充電器の電力削減の必要性が回避されます。
統合された統合により、充電ステーションのサイズが縮小されます
BOOSTおよびLLCデュアルインダクタの機能を統合することで、独立したコンポーネントソリューションと比較して設置スペースを40%削減し、充電ステーションの小型化と高電力密度の設計トレンドに適応しながら、内部配線を簡素化し故障率を低減します。
過酷な環境に適した車両グレードの信頼性
自動車用充電ステーションアセンブリインダクタは、AEC-Q200車両グレード認証を満たしており、最大10Gの耐振動性、-40℃～+125℃の動作温度範囲を備え、屋外充電ステーション設置における高温暴露、低温寒さ、湿気の多い塩霧などの極端な条件に耐えることができます。
ラジエーターを備えた BOOST+LLC 組み合わせコンポーネントは、高出力、低損失、強力な熱放散という核心的な利点を備えており、自動車用急速充電器の効率的で安定した安全な動作のための重要な磁気コンポーネントとなっています。新エネルギー車の充電インフラの大規模アプリケーションに対する中核的な技術サポートを提供します。
広東海爾電子有限公司は、広東省佛山市や広西省亭県市などに複数の生産拠点を持っています。工場の総面積は10,000平方メートルを超え、従業員数は1,000人を超えています。同社はトランス、フィルター、インダクターを年間1億個以上生産する強力な生産能力を持っています。同社には経験豊富な従業員と専門的で効率的な管理チームがおり、研究開発から生産までのあらゆるリンクが高い基準を満たしていることを保証しています。ハイアール電子は常に「技術革新、品質優先、サービス第一、ウィンウィン協力」の原則を堅持し、磁気部品分野への注力を継続的に深め、業界のベンチマーク企業となるよう成長するよう努めています。
「インダクタコイル」は、新エネルギーおよびエネルギー貯蔵、自動車エレクトロニクスおよび電動化、産業オートメーションおよび電源、情報および通信技術、家庭用電化製品および家庭用電化製品の産業に適用されます。その適用場所には、DC-DC 回路のエネルギー貯蔵および出力フィルタリングの位置、電力入力端のコモンモード/ディファレンシャルモードチョークコイルの位置、ワイヤレス充電デバイスの送信および受信コイル、RF パワーアンプのマッチングネットワークおよびバイアス回路が含まれます。高電流、強磁場、高温などの作業条件下での用途に使用されます。
